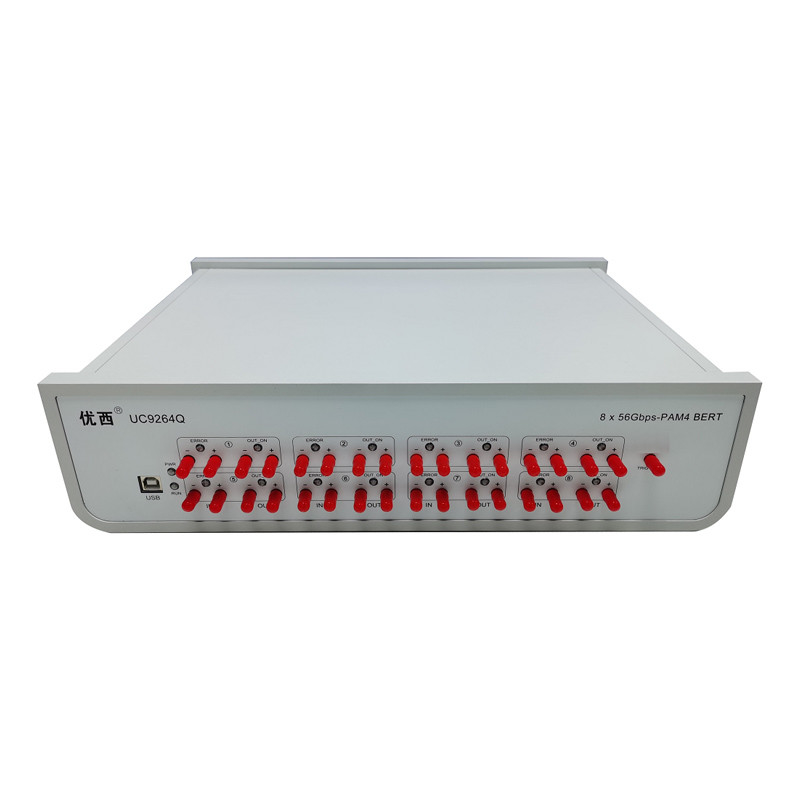

U9264Q 400G PM4
1. Tryb kodowania sygnału: NRZ i PAM4, który może automatycznie przełączać się między sygnałami NRZ i PAM4.
2. ośmiokanałowe wyjście synchroniczne, używane do testowania produktów 6.144g, 10G, 40G, 100G, 200G i 400G, test kodu błędu może być testem synchronicznym niezależnym lub ośmiokanałowym.
3. Obsługuje ciągłe wykrywanie kodów błędów i monitorowanie kodów błędów czasowych, obsługuje sprzętową funkcję FEC KP4/KR4.
4. Współczynnik obsługi NRZ: 6,144, 10,3125, 25, 25,78125, 26,5625, 28,05 Gpbs.
| NIE. |
Parametr |
min |
Typ |
Maks |
Jednostka |
| 1 |
Tryb kodowania sygnału |
NRZ/PAM4 |
|
| 2 |
Prędkość transmisji danych |
6.144 |
6.144,10.3125,20,25,25.78125,26.5625,28.05 |
28.05 |
Gb/s |
| 3 |
Wzór |
PRBS7,PRBS9,PRBS11,PRBS13,PRBS15,PRBS16,
PRBS23, PRBS31, UŻYTKOWNIK PRBS13Q, SSPRQ, JP03A, JP03B.
|
|
| 4 |
Czasy narastania i opadania (od 20% do 80%) |
|
14 |
35 |
PS |
| 5 |
Odwrócenie wzoru |
Sygnał na końcu odbiorczym jest automatycznie odwracany |
|
| 6 |
Amplituda sygnału wyjściowego (single-ended) |
200 |
800 |
1000 |
mV |
| 7 |
Jitter wyjścia danych 25G (RMS) |
|
500 |
700 |
fs |
| 8 |
Interfejs wejścia i wyjścia danych |
Różnicowe, sprzężenie AC, impedancja 50 omów, żeńskie złącze SMA 2,92 mm |
|
| 9 |
Koniec zegara |
0,2 |
6.64 |
13.28 |
GHz |
| 10 |
Czułość wejścia sygnału danych (single-ended) |
|
50 |
|
mVpp |
| 11 |
Wyjście danych wykres oka skrzyżowanie punktu NRZ |
49 |
50 |
52 |
% |
| 12 |
Wysokość oczu PAM4 (każda wysokość oczu) |
80 |
110 |
200 |
mV |
| 13 |
Liniowość diagramu oka PAM |
0,95 |
0,98 |
1 |
|
| 14 |
Temperatura robocza |
10 |
25 |
50 |
°C |
5. Współczynnik obsługi PAM: 14,0625, 26,5625, 28,9 GBd.
6. NRZ obsługuje PRBS7, 9, 10, 11, 15, 23, PRBS31, zdefiniowany przez użytkownika.
Typ kodu wsparcia PAM4: PRBS11Q, 13Q, 15Q, 20Q, 23Q, 31Q, 49Q, 58Q, SSPRQ, JP03A, JP03B, zdefiniowany przez użytkownika.
8. Częstotliwość zegara domyślnego 4 podziału częstotliwości, obsługuje ćwierć, 1/8, 1/16, 1/32, 1, 64, 1/częstotliwość niż 128 punktów.
9. Tryb komunikacji: USB na HID.Brak napędu, komunikacja ze sprzętem za pośrednictwem oprogramowania komputerowego PC, ustawienie miernika kodów błędów i testowanie współczynnika kodowania błędów.
