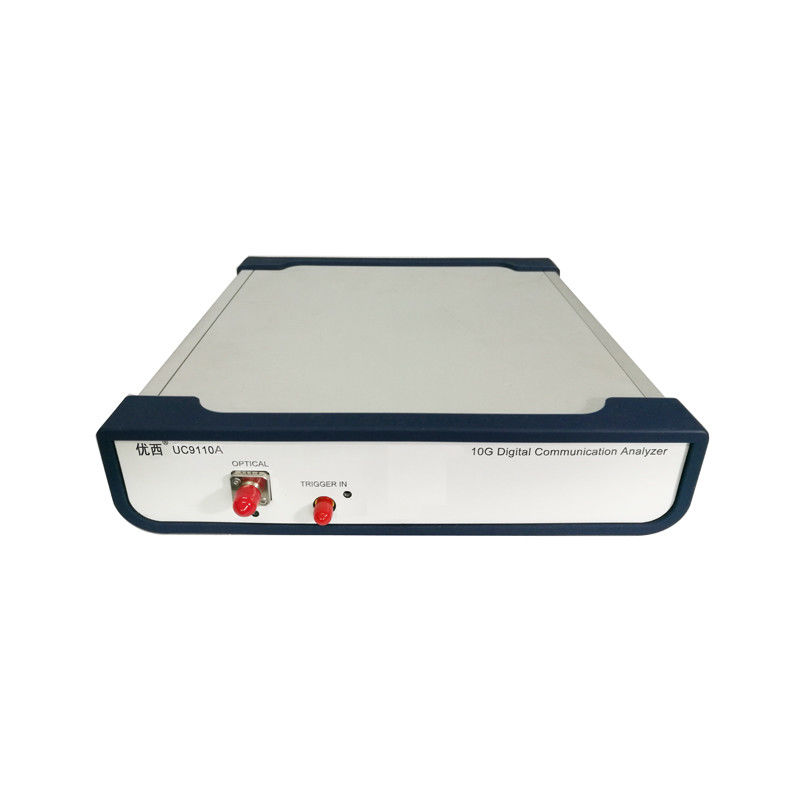

Analizator komunikacji cyfrowej U9110A 10G
Rozwiązania do analizy komunikacji cyfrowej
Analizator sygnałów komunikacyjnych UC9110A/UC9110A-2 / UC9110A-4 przeznaczony do zastosowań komunikacyjnych o wysokiej wydajności jest idealnym narzędziem do sieci danych i komponentów sieci komunikacyjnych, komponentów nadawczo-odbiorczych, oceny projektu systemu transmisji, produkcji i testowania.
Wyniki pomiarów UC9110A/UC9110A-2 / UC9110A-4 to nie tylko surowe dane, ale także histogram z czasem i amplitudą, test maski, test statystyczny itp. Zapewnia zestaw ustawień testowych dla wskaźników komunikacji, w tym okresu interwału, czasu narastania , czas opadania, procent zwrotnicy, upshot, downshot, współczynnik ekstynkcji, jitter i pomiar amplitudy.
Ponadto testy SDH/SONET, maski Gigabit Ethernet i inne standardowe testy pojedynczej zgodności.
Specyfikacja
| Standardowa stawka |
1,25G ~ 30G |
| Dokładność pomiaru Margines maski (Margines) |
±3 % |
| Charakterystyka wyświetlacza Rozdzielczość obrazu |
1024×768 pikseli |
| cyfrowy system pomiarowy |
Obsługa pomiaru kanału optycznego 1 ~ 2, odświeżanie opcjonalnego pomiaru 3 razy na sekundę |
| Tryb akwizycji sygnału |
Próbkowanie (normalne), koperta, średnia |
| Szum RMS |
0,25 mV (10 GHz), 0,5 mV (30 GHz) |
| Liczba kanałów próbkowania |
1~4 kanał |
| Czas konwersji systemu pionowego |
W zależności od liczby kanałów próbkowania, 8,75 ps (30 GHz) |
| Szum RMS (maks.) |
0,5 mV (10 GHz), 1,0 mV (30 GHz) |
| Układ poziomy Powiększanie i pomniejszanie kształtu fali Podstawa czasu obserwacji |
0,5 ps/działkę do 1 ms/działkę |
| Dokładność interwału czasowego (tryb jitter) |
0,25 ps (10 GHz), 0,0625 ps (30 GHz) |
| System wyzwalania Zewnętrzne źródło zegara |
100 mV, 155 ~ 2500 MHz (10 GHz), 155 ~ 622 MHz (30 GHz) |
| Zakres poziomu wyzwalania |
±1,0 V |
| zakres wejściowy wyzwalacza |
±1,5 V |
| Odcięcie spustu |
±1,5 V: 5 ms ~ 100 ms |
| Zasilanie (zewnętrzny zasilacz) |
50 Hz, 5 V, 3 A, 6 W |
| Temperatura otoczenia, wilgotność względna Działanie |
Temperatura od -20 do ~50 ℃, Wilgotność od 20% do ~80% |
| składowanie |
Temperatura -40 do ~85 ℃, Wilgotność 5% do ~90% |
| Rozmiar |
235W×55H×255L (mm) |
| Waga |
<2 kg |
| Komunikacja, interfejs zarządzania siecią |
RJ45;obsługa Ethernetu 10/100 Mb/s |
Wprowadzenie do funkcji
· Automatyczny pomiar komunikacji
· Szerokie pasmo przenoszenia (od 9 Gb/s do 12,5 Gb/s, obsługa źródła wyzwalania zegara 155-2500 MHz)
· Automatyczny test maski ITU/ANSI
- Obsługa użytkownika i graficzny interfejs wyświetlacza oparty na oprogramowaniu komunikacyjnym PC Ethernet
· Struktura modułowa
· Szybka częstotliwość próbkowania
· Doskonała wierność sygnału (Jitter <0,1 ps RMS typowo)
· Tryb akwizycji FramsScan
