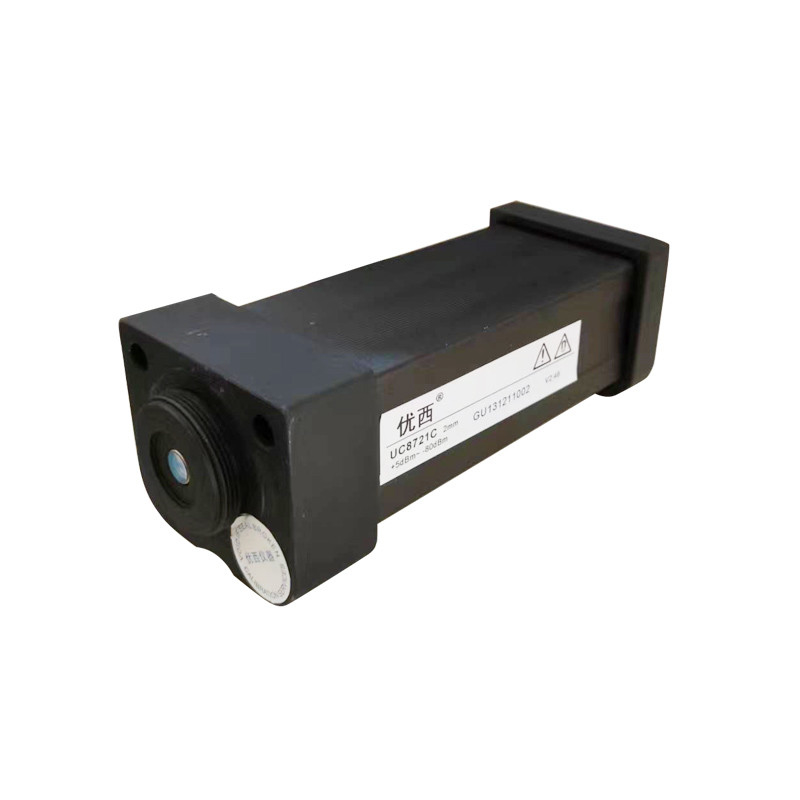

UC8721 Moduł miernika mocy optycznej USB

Wprowadzenie produktów

   UC8721 to moduł miernika mocy optycznej z interfejsem USB.Jego okres próbkowania osiąga mikrosekundy i może gromadzić i przetwarzać dane z dużą szybkością.

Moduł miernika mocy optycznej UC8721 zapewnia port komunikacyjny USB połączony z komputerem PC.Operator wykorzystuje program demonstracyjny do sterowania UC8721, przeglądania wartości pomiarowych i ustawiania parametrów.Moduł pomiaru mocy optycznej UC8721 zapewnia doskonałą wydajność w testowaniu komponentów DWDM, komponentów AWG i PLC, wzmacniaczy optycznych i wykonywania innych ogólnych zastosowań do testowania i pomiarów światłowodów.W porównaniu z innymi modułami mierników mocy UC Instruments, UC8721 charakteryzuje się szybkim próbkowaniem i kompaktowymi wymiarami i jest szczególnie odpowiedni dla systemu próbkowania miernika mocy optycznej, który jest zmontowany w różne formy i wiele kanałów.

Należy używać oprogramowania

Moduł miernika mocy optycznej UC8721 może komunikować się z komputerem PC za pomocą wbudowanego kabla komunikacyjnego USB.Moduł miernika mocy optycznej UC8721 może korzystać z oprogramowania aplikacji dostarczonego przez Guangzhou Youxi do ustawiania parametrów modułu i wykonywania wszystkich operacji aplikacji.

Opisz interfejsem drzwi

Kabel ekranowany z rdzeniem USB na 1B4

Port komunikacyjny jest podłączony do kabla ekranującego USB do rdzenia 1B4, który można bezpośrednio podłączyć do komputera w celu nawiązania komunikacji.

Synchroniczny port wejściowy

Synchroniczny port wejściowy sygnału, wykorzystujący złącze SMA, odbiera sygnał wyzwalający impuls z zewnątrz, zbocze narastające jest skuteczne.

Optyczny interfejs wejściowy

Port wejściowy sygnału lasera. Gdy zworka światłowodowa jest podłączona do modułu miernika mocy optycznej, adapter połączeniowy jest wymagany pośrodku. Adapter połączeniowy musi pasować do typu złącza miernika mocy i złącza światłowodowego.

Poniższy rysunek przedstawia dwa typowe adaptery połączeniowe do podłączenia światłowodów do miernika mocy optycznej UC8721 w celach informacyjnych.
