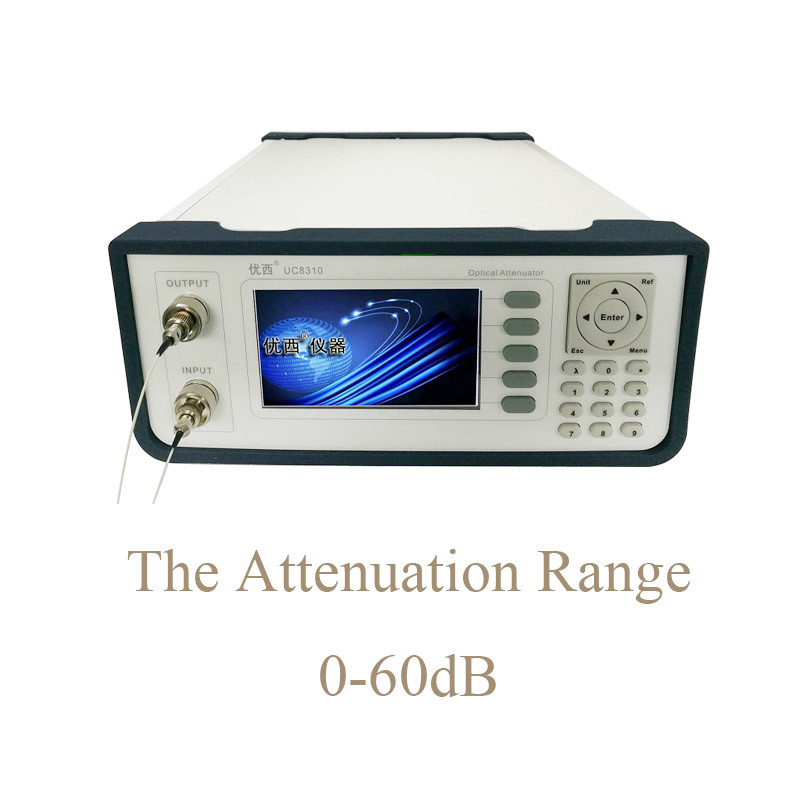

Pulpitowy tłumik optyczny UC8310/UC8320 to wysoce precyzyjny, szerokozakresowy przyrząd do tłumienia mocy optycznej. Przyjęto nową metodę akwizycji i przetwarzania danych, która ma większy współczynnik SNR i szybszą reakcję oraz może osiągnąć duży i ciągły zakres tłumienia dynamicznego z możliwością dostrajania 0-60 dB.
Tłumik optyczny UC8310 / UC8320 jest używany głównie do równoważenia kanałów, równoważenia mocy, nachylenia wzmocnienia i regulacji mocy w systemie DWDM, a także do pomiaru optycznego i stosowania komponentów AWG i PLC, wzmacniaczy optycznych i innych ogólnych światłowodów.

Weźmy jako przykład UC8310:

Opis interfejsu użytkownika

Widok hosta z przodu

Optyczne porty wyjściowe i optyczne porty wejściowe to porty FC/PC.Weźmy jako przykład UC8310:

Wymagania dotyczące zasilania

Stołowy tłumik optyczny UC8310/UC8320 jest zgodny z przepisami klasy II przepięć. Napięcie robocze wynosi 100 ~ 240 V AC, zakres częstotliwości 48 ~ 66 Hz, napięcie robocze 115 V, maksymalny pobór prądu wynosi 230 mA; 230V, maksymalny pobór prądu to 120mA.

Wymagania dotyczące kabla zasilającego

Zgodnie z międzynarodowymi normami bezpieczeństwa przyrząd jest wyposażony w 3-żyłowy przewód zasilający, który spełnia normy krajowe. Podłącz przewód zasilający tylko do gniazdka z ochroną uziemienia.

Interfejs komunikacyjny

Port USB

Interfejs USB to standardowy 4-rdzeniowy interfejs typu B, który można podłączyć do UC8310/UC8320 i komputera PC, a przyrząd można kontrolować za pomocą oprogramowania monitorującego.

Kabel połączeniowy USB

Długość kabla USB nie może przekraczać 5 m.W przeciwnym razie można używać tylko przedłużacza peryferyjnego USB innej firmy.Generalnie maksymalna długość przedłużenia może osiągnąć 50 m.

Port szeregowy RS232

Parametry portu szeregowego urządzenia są ustawione na stałą wartość. Ustawienia parametrów portu szeregowego komputera muszą odpowiadać ustawieniom parametrów urządzenia.

Definicja pinów interfejsu RS232

RS232 jest podłączony do kabla

Definicja pinu złącza kabla połączeniowego RS232:

Uwaga: Do komunikacji przez port szeregowy użyj modemu zerowego do podłączenia kabla.
