4-kanałowy zmienny tłumik optyczny z tłumieniem wtrąceń sterowania mocą ≤1,5dB

UC8734 4-kanałowy tłumik optyczny sterowany optycznie

Opis interfejsu produktu

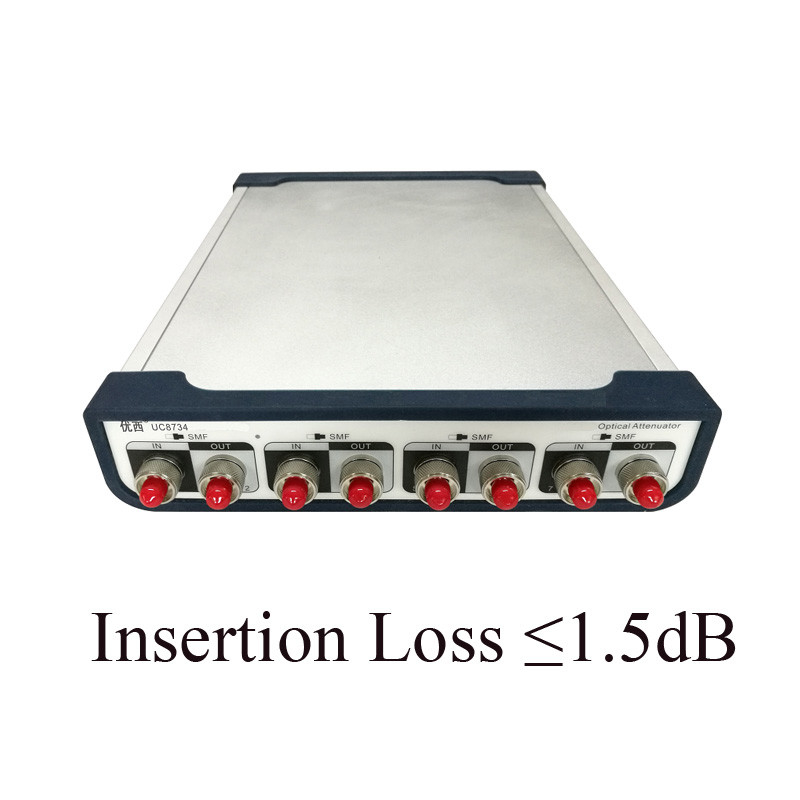

Przód instrumentu

                                       UC8734 to 4-kanałowy, jednomodowy tłumik optyczny

„IN” to wlot źródła światła, a „OUT” to wylot źródła światła.

Z tyłu instrumentu

Wymagania dotyczące zasilania prądem zmiennym

Przyrząd jest zgodny z przepisami klasy przepięciowej II.Napięcie robocze wynosi 100 ~ 240 V AC, zakres częstotliwości 48-66 Hz, napięcie robocze 115 V Gdy maksymalny pobór prądu wynosi 230 mA;Napięcie robocze 230V, najwięcej
Maksymalny pobór prądu to 120mA.

Przewód zasilający

Zgodnie z międzynarodowymi normami bezpieczeństwa przyrząd jest wyposażony w 3-żyłowy przewód zasilający, który spełnia normy krajowe.Przewód zasilający należy podłączać wyłącznie do gniazdka elektrycznego z uziemieniem.

Wskaźnik mocy

Wskaźnik zasilania zapala się, gdy przyrząd jest włączony.

Opis interfejsu komunikacyjnego

Na tylnym panelu urządzenia znajdują się dwa porty komunikacyjne, a mianowicie interfejs USB i interfejs RS232.

Interfejs USB

Interfejs USB to standardowy 4-rdzeniowy interfejs typu B, który można podłączyć do przyrządu i komputera PC, a przyrząd można kontrolować za pomocą oprogramowania monitorującego.

Port szeregowy RS232

Parametry portu szeregowego urządzenia są ustawione na stałą wartość.Ustawienia parametrów portu szeregowego komputera muszą być zgodne z ustawieniami parametrów urządzenia.

Stałe parametry:
Szybkość transmisji: 115 200
Liczba cyfr: 8
Sprawdź: Brak
Numer zatrzymania: 1

Interfejs RS232

Interfejs LAN

Tryb pracy: tryb serwera UDP

Optyczny interfejs wyjściowy/wejściowy

Interfejs złącza światłowodowego do wyjścia sygnału laserowego.Wybierz złącza FC/PC lub FC/APC oraz typy włókien SMF lub MMF zgodnie z instrukcjami na etykiecie.

Wyjście synchroniczne

Złącze SMA.Gdy moduł źródła światła skanuje, synchroniczne wyjście wyjściowe wysyła sygnał impulsu wyzwalającego.

Cechy produktu:

Tłumienie optyczne i moc optyczną można ustawić szybko i dokładnie, a czas stabilizacji sterowania mocą optyczną wynosi mniej niż 100 ms.
Tłumik wielokanałowy jest ustawiany w tym samym czasie, wiele portów jest mierzonych w tym samym czasie, oszczędzając dużo czasu pomiaru;
Wbudowany precyzyjny miernik mocy optycznej zapewnia stabilność i dokładność monitorowania mocy;
Prosta obsługa, intuicyjny graficzny interfejs użytkownika, wielokanałowy podgląd danych w tym samym czasie, stan testu na pierwszy rzut oka;
Mały rozmiar, zwarta konstrukcja.Wiele urządzeń można dostosować do użytku kaskadowego w celu zwiększenia liczby kanałów.
