1-kanałowy zmienny tłumik optyczny i zakres miernika mocy +5 ~ -70dBm

1/2-kanałowy tłumik optyczny i miernik mocy Zakres +5 ~ -70dBm

UC8752 2-kanałowy tłumik optyczny i miernik mocy

Cechy produktu:

Tłumienie optyczne i moc optyczną można ustawić szybko i dokładnie, a czas stabilizacji sterowania mocą optyczną wynosi mniej niż 100 ms.
Tłumik wielokanałowy jest ustawiany w tym samym czasie, wiele portów jest mierzonych w tym samym czasie, oszczędzając dużo czasu pomiaru;

Wbudowany bardzo precyzyjny miernik mocy optycznej zapewnia stabilność i dokładność monitorowania mocy; Prosta obsługa, intuicyjny graficzny interfejs użytkownika, wielokanałowy podgląd danych w tym samym czasie, stan testu na pierwszy rzut oka;

Opis interfejsu produktu

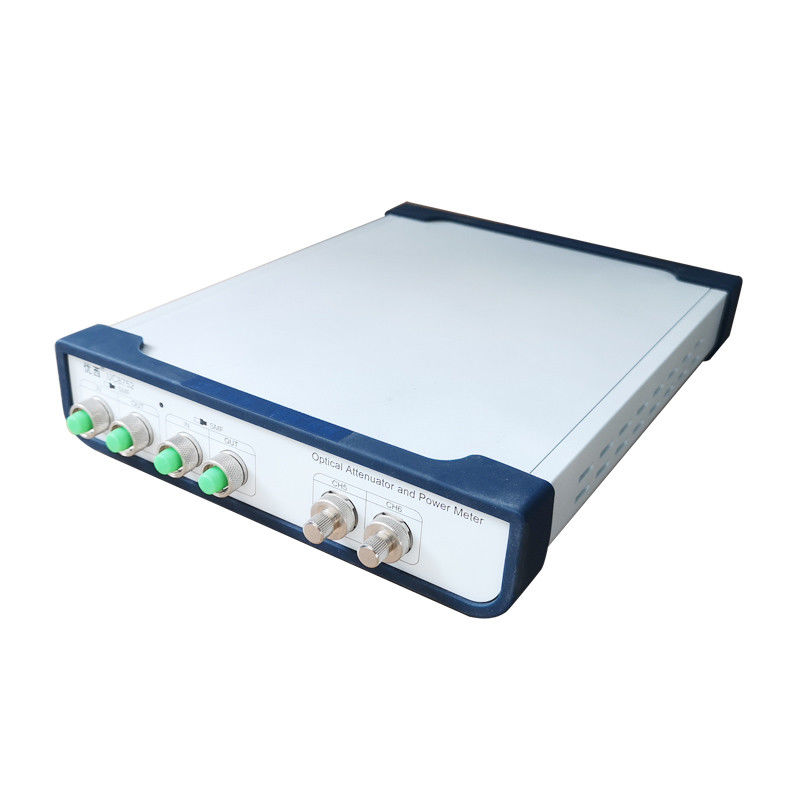

Przód instrumentu

Uwaga: CH1-CH2 i CH3-CH4 to tłumiki optyczne, CH5 i CH6 to mierniki mocy

Z tyłu instrumentu

Wymagania dotyczące zasilania
UC8752 jest zgodny z przepisami dotyczącymi nadciśnienia klasy II.Napięcie robocze wynosi 100 ~ 240 V AC, zakres częstotliwości 48-66 Hz, napięcie robocze Przy 115 V maksymalny pobór prądu wynosi 230 mA;Napięcie robocze 230V, maksymalny pobór prądu to 120mA.

Wskaźnik mocy
Wskaźnik zasilania zapala się, gdy przyrząd jest włączony.

Opis interfejsu komunikacyjnego
Miernik zaniku optycznego i mocy optycznej UC8752 posiada dwa porty komunikacyjne na tylnym panelu, które są portami USB oraz portami USB z interfejsem RS232.

Interfejs USB
Interfejs USB to standardowy 4-rdzeniowy interfejs typu B, który można podłączyć do UC8752 i komputera PC, a przyrząd może być sterowany za pomocą oprogramowania monitorującego.

Definicja pinów interfejsu RS232

RS232 jest podłączony do kabla

Definicja pinu złącza kabla połączeniowego RS232:
