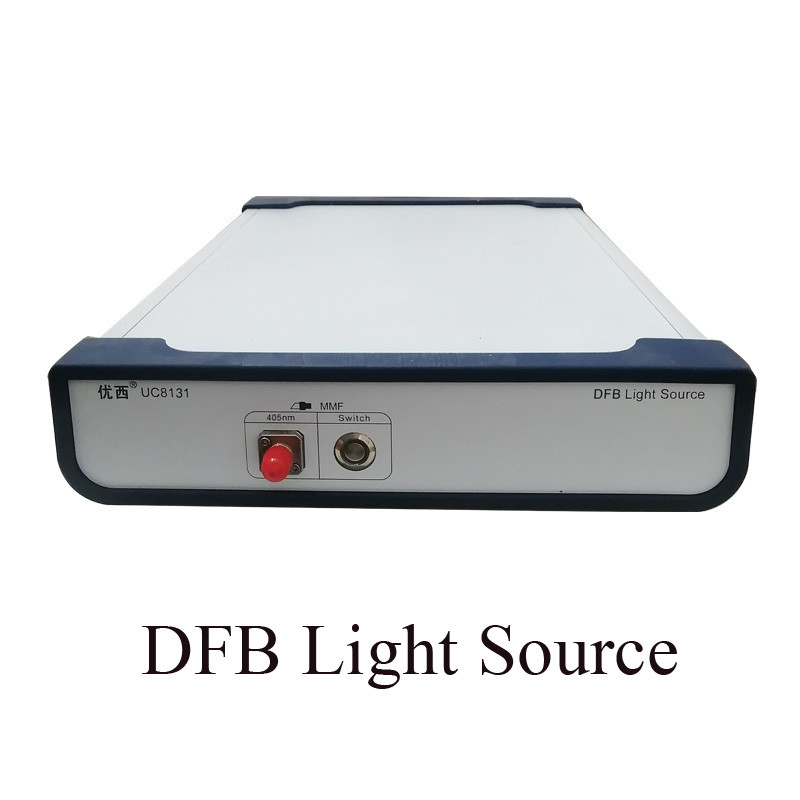

UC8131 Źródło lasera o specjalnej długości fali

Wspomnieliśmy
Wielokanałowe źródło laserowe UC812n / UC813n może być używane do urządzeń WDM CWDM, precyzyjnych urządzeń WDM, urządzeń AWG z układami siatek światłowodowych, płaskich urządzeń PLC z falowodami optycznymi, wzmacniacza optycznego EDFA i innych ogólnych pomiarów i zastosowań światłowodów.W szczególności nadaje się do masowej produkcji i wykrywania PLCS sprzęgaczy i planarnych falowodów optycznych.
Punkt specjalny
Wielokanałowe źródło laserowe UC812n/UC813n charakteryzuje się wysoką stabilnością wyjściową, małymi rozmiarami, szybkim uruchamianiem i tak dalej.Sprzęt źródła światła może zapewnić wiele kanałów sygnału wyjściowego źródła światła o stałej długości fali.Guangzhou youxi może również dostosować 850, 980, 1250,1270... 1610,1625 nm i dowolną kombinację dwóch lub czterech lub więcej urządzeń źródła światła o długości fali.

Opis interfejsu produktu

Przód instrumentu

Z tyłu instrumentu

Wymagania dotyczące zasilania
Przyrząd jest zgodny z przepisami klasy przepięciowej II.Napięcie robocze wynosi 100 ~ 240 V AC, zakres częstotliwości 48 ~ 66 Hz, napięcie robocze 115 V, maksymalny pobór prądu to 230 mA;Przy napięciu roboczym 230V maksymalny pobór prądu wynosi 120mA.

Opis interfejsu komunikacyjnego
Na tylnym panelu urządzenia znajdują się dwa porty komunikacyjne, a mianowicie interfejs USB i RS232.

Interfejs USB
Interfejs USB to standardowy 4-rdzeniowy interfejs typu B, który można podłączyć do przyrządu i komputera PC, a przyrząd można kontrolować za pomocą oprogramowania monitorującego.

Interfejs RS232
Parametry portu szeregowego urządzenia są ustawione na stałą wartość.Ustawienia parametrów portu szeregowego komputera muszą być zgodne z ustawieniami parametrów urządzenia.

Interfejs wyjściowy źródła światła
Interfejs złącza źródła światła do wyjścia sygnału laserowego.Wybierz złącza FC/PC lub FC/APC oraz włókna SMF lub MMF zgodnie z etykietą typu włókna na tablicy rozdzielczej.
Adnotacja długości fali wyświetla wartość długości fali odpowiedniego kanału.

Przycisk przełączania kanałów
Po włączeniu instrumentu włącz wyłącznik zasilania, a kontrolka przycisku przełączania kanałów zacznie migać.W tym momencie przyrząd wchodzi w stan autotestu, a kontrolka kanału gaśnie po zakończeniu autotestu.
Operator powinien wybrać odpowiedni port kanału zgodnie z wymaganą długością fali, lekko dotknąć przycisku przełącznika i zapalić lampkę kontrolną.Jeśli przycisk przełącznika kanału jest stale włączony, oznacza to, że laser odpowiedniego kanału został włączony i może być używany.
