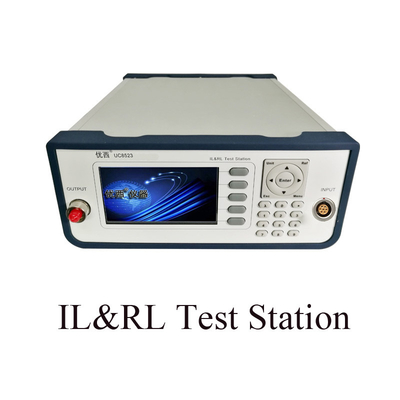

UC8523 Wstaw miernik strat powrotnych 1310Nm 1550Nm Podwójna długość fali

UC8523 1310/1550 nm Miernik strat wstawkowych/powrotnych o podwójnej długości fali

Przegląd
UC8523B PRZYRZĄD DO UTRATY WTYKÓW Z PODWÓJNYM ŹRÓDŁEM ŚWIATŁA TO STANOWISKO, WYŚWIETLACZ CIEKŁOKRYSTALICZNY, WYJŚCIE Z JEDNYM ŹRÓDŁEM ŚWIATŁA (ADAPTER FC/APC), POMIAR STRATY WTYCZKI ZASILANIA, strat wstecznych i BEZPOŚREDNI POMIAR OPTYCZNEGO PRZYRZĄDU ZASILANIA.
Przyrząd nadaje się do testowania elementów komunikacji optycznej, kontroli instalacji, w szczególności pomiaru wtyczki połączeniowej kabla świetlnego.System może być zbudowany w dowolnych dwóch źródłach światła o stałej długości fali.

Opis interfejsu użytkownika

Panel przedni hosta
Optyczny interfejs wyjściowy to interfejs FC/APC

Tylny panel hosta

Wymagania dotyczące zasilania
UC8523B jest zgodny z przepisami dotyczącymi przepięć poziomu II.Napięcie robocze wynosi 100 ~ 240 V AC, zakres częstotliwości 48 ~ 66 Hz, napięcie robocze 115 V, maksymalny pobór prądu to 230 mA;Przy napięciu roboczym 230V maksymalny pobór prądu wynosi 120mA.

Port USB
Interfejs USB to standardowy 4-rdzeniowy interfejs typu B, który można podłączyć do UC8523 i komputera PC, a przyrząd może być sterowany za pomocą oprogramowania monitorującego.

Kabel połączeniowy USB
Długość kabla USB nie może przekraczać 5 m.W przeciwnym razie można używać tylko przedłużacza peryferyjnego USB innej firmy.Generalnie maksymalna długość przedłużenia może osiągnąć 50 m.
Port szeregowy RS232
Parametry portu szeregowego urządzenia są ustawione na stałą wartość.Ustawienia parametrów portu szeregowego komputera muszą być zgodne z ustawieniami parametrów urządzenia.

Definicja pinów interfejsu RS232

Uwaga: Do komunikacji przez port szeregowy użyj modemu zerowego do podłączenia kabla
