4-kanałowy lub 8-kanałowy zmienny tłumik optyczny z opcjonalnym wielokanałowym

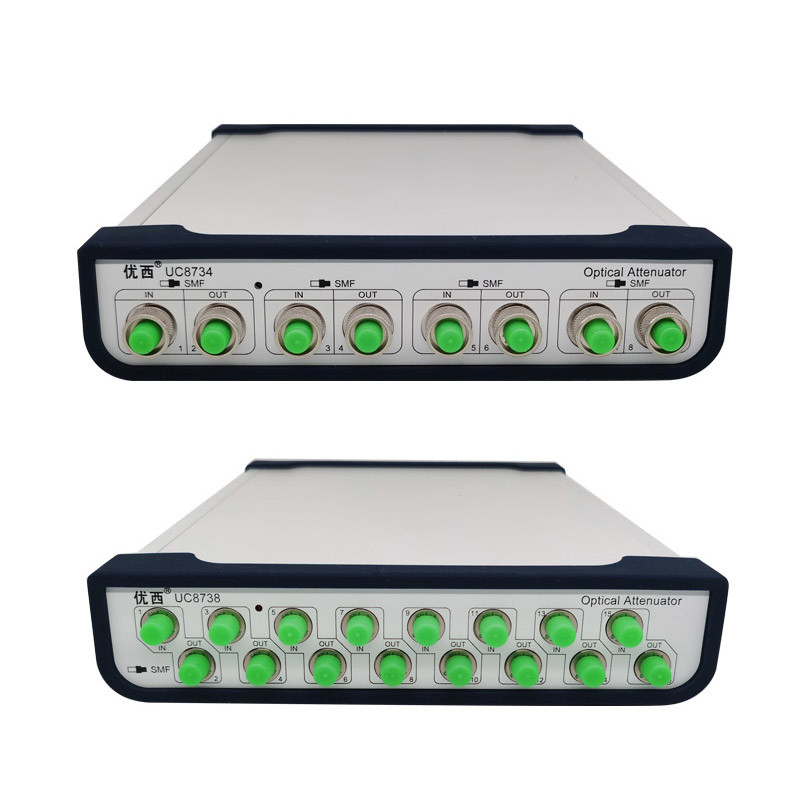

UC8734/8 4/8 kanałowy optycznie sterowany tłumik optyczny
Specyfikacja
| Model # |
UC8734 |
UC8738 |
| Zakres tłumika |
0~40 dB |
| Kalibracja długości fali |
1270 / 1286 / 1290 / 1295 / 1300 / 1305 /
1310 / 1330 / 1510 / 1530 / 1550 / 1570 nm
|
| Utrata wtrąceniowa |
≤1,5 dB |
| Typ włókna |
Tryb pojedynczy 9/125 um |
| Typ złącza |
Złącze FC/UPC |
| Dokładność tłumienia |
≤ ± 0,1 dB (0 ~ 25 dB)
≤ ± 0,02 dB (0 ~ 25 dB z kontrolą mocy)
|
| Powtarzalność |
≤ ±0,02 dB |
| Czas uśredniania monitora PM |
1 ~ 1000 ms |
| Czas rozliczenia |
100ms |
| Tłumienie prędkości przejścia |
0,1 ~ 50 dB/s |
| Utrata zwrotu |
> 45 dB |
| Maksymalna bezpieczna moc wejściowa |
+20dBm |
| Interfejs komunikacyjny |
RS232, USB, RJ45 Sterowanie przez PC |
| Okres ponownej kalibracji |
2 lata |
| Operacja Temperatura |
0～ +40 ℃ |
| Temperatura przechowywania |
-30～+80℃ |
| Moc |
100~240 V |
| Wymiary |
235 mm szer., 55 mm wys., 320 mm gł. |
| Waga |
3,0 kg |
Wymagania dotyczące zasilania prądem zmiennym
Przyrząd jest zgodny z przepisami klasy przepięciowej II.Napięcie robocze wynosi 100 ~ 240 V AC, zakres częstotliwości 48-66 Hz, napięcie robocze 115 V Gdy maksymalny pobór prądu wynosi 230 mA;Napięcie robocze 230V, najwięcej
Maksymalny pobór prądu to 120mA.
Przewód zasilający
Zgodnie z międzynarodowymi normami bezpieczeństwa przyrząd jest wyposażony w 3-żyłowy przewód zasilający, który spełnia normy krajowe.Przewód zasilający należy podłączać wyłącznie do gniazdka elektrycznego z uziemieniem.
Wskaźnik mocy
Wskaźnik zasilania zapala się, gdy przyrząd jest włączony.
Opis interfejsu komunikacyjnego
Na tylnym panelu urządzenia znajdują się dwa porty komunikacyjne, a mianowicie interfejs USB i interfejs RS232.
Interfejs USB
Interfejs USB to standardowy 4-rdzeniowy interfejs typu B, który można podłączyć do przyrządu i komputera PC, a przyrząd można kontrolować za pomocą oprogramowania monitorującego.
Port szeregowy RS232
Parametry portu szeregowego urządzenia są ustawione na stałą wartość.Ustawienia parametrów portu szeregowego komputera muszą być zgodne z ustawieniami parametrów urządzenia.
Stałe parametry:
Szybkość transmisji: 115 200
Liczba cyfr: 8
Sprawdź: Brak
Numer zatrzymania: 1
Interfejs RS232
Interfejs LAN
Tryb pracy: tryb serwera UDP
Optyczny interfejs wyjściowy/wejściowy
Interfejs złącza światłowodowego do wyjścia sygnału laserowego.Wybierz złącza FC/PC lub FC/APC oraz typy włókien SMF lub MMF zgodnie z instrukcjami na etykiecie.
Wyjście synchroniczne
Złącze SMA.Gdy moduł źródła światła skanuje, synchroniczne wyjście wyjściowe wysyła sygnał impulsu wyzwalającego.
Cechy produktu:
Tłumienie optyczne i moc optyczną można ustawić szybko i dokładnie, a czas stabilizacji sterowania mocą optyczną wynosi mniej niż 100 ms.
Tłumik wielokanałowy jest ustawiany w tym samym czasie, wiele portów jest mierzonych w tym samym czasie, oszczędzając dużo czasu pomiaru;
Wbudowany precyzyjny miernik mocy optycznej zapewnia stabilność i dokładność monitorowania mocy;
Prosta obsługa, intuicyjny graficzny interfejs użytkownika, wielokanałowy podgląd danych w tym samym czasie, stan testu na pierwszy rzut oka;
Mały rozmiar, zwarta konstrukcja.Wiele urządzeń można dostosować do użytku kaskadowego w celu zwiększenia liczby kanałów.
