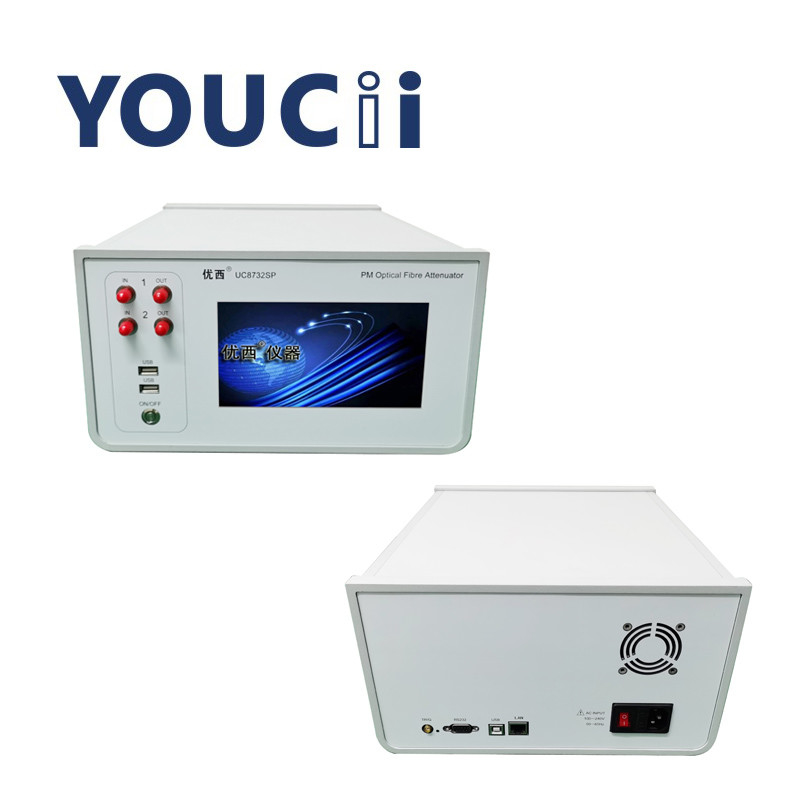

Dwójkanałowy atenuator optyczny z zakresem atenuatora 0~45 DB
Atenuator optyczny jest bardzo ważnym pasywnym urządzeniem światłowodowym, które może osłabiać energię sygnału optycznego zgodnie z wymaganiami użytkownika.Często jest używany do pochłaniania lub odbierania marży mocy optycznejObecnie szeroko stosowane są serializowane tłumiące optyczne w dziedzinie komunikacji optycznej, co zapewnia użytkownikom wygodę.
Specyfikacja
| Model # |
UC8732SP |
| Zakres atenuatora |
0 ~ 45 dB |
| Długość fali roboczej |
1550±5 nm |
| Utrata wstawienia |
≤1,8 dB |
| Rodzaj włókna |
8/125 um PMF |
| Rodzaj złącza |
Złącze FC/APC |
| Dokładność osłabiająca |
≤ ± 0,1 dB (0 ~ 25 dB)
≤ ± 0,02 dB (0 ~ 25 dB przy regulacji mocy)
|
| Powtarzalność |
≤ ±0,02 dB |
| Średni czas monitorowania PM |
1 ~ 1000 ms |
| Czas rozliczenia |
100 ms |
| Szybkość przejściowa osłabienia |
0.1 ~ 50 dB/s |
| Strata zwrotu |
> 50 dB |
| Maksymalna bezpieczna moc wejściowa |
+20 dBm |
| Rozmiar ekranu dotykowego |
7" |
| Interfejs komunikacji |
RS232, USB, RJ45 |
| Okres ponownej kalibracji |
2 lata |
| Temperatura działania |
0 ̊ +40°C |
| Temperatura przechowywania |
-30°C+80°C |
| Władza |
100 ~ 240 V |
| Wymiary |
280 mm W, 140 mm H, 320 mm D |
| Waga |
40,0 kg |
Wnioski
Badanie aktywnego modułu optycznego/urządzenia:
W wielokanałowym pomiarze błędu modułu nadajnika optycznego realizowane jest równoległe pomiar dane.
W pomiarach czułości modułu odbioru optycznego dostarczany jest równoległy szybki i dokładny wpis mocy optycznej.
Czas stabilizacji kontroli mocy optycznej 100 ms znacznie poprawia wydajność testu.
Badanie integracji sieci łączności optycznej:
W przypadku integracji sieci łączności optycznej sprawdzić wydajność transmisji sieci i funkcję zarządzania siecią.
Cechy
Optyczne tłumienie i moc wyjściowa mogą być ustawione szybko i precyzyjnie, a czas stabilizacji kontroli mocy optycznej wynosi mniej niż 100 ms.
Wielokanalizowane tłumienie jest ustawione jednocześnie, wiele portów jest mierzonych jednocześnie, co pozwala zaoszczędzić dużo czasu pomiaru;
Wbudowany precyzyjny licznik mocy optycznej zapewnia stabilność i dokładność monitorowania mocy;
Prosta obsługa, intuicyjny graficzny interfejs użytkownika, wielokanalizowane przeglądanie danych w tym samym czasie, status testu na pierwszy rzut oka;
Oparty na platformie systemu Windows, łatwy w obsłudze i obsłudze.
Wymagania dotyczące zasilania
UC8732SP spełnia wymagania przepisów o nad napięciu poziomu II. Napięcie robocze wynosi 100 ~ 240 V napięcia prądu przemiennego, zakres częstotliwości 48 ~ 66 Hz, napięcie robocze 115 V,maksymalny prąd zużycia wynosi 230 mA; gdy napięcie robocze wynosi 230 V, maksymalny prąd zużycia wynosi 120 mA.
Port USB
Interfejs USB jest standardowym 4-rodzeniowym interfejsem typu B, który może być podłączony do UC8732SP i PC, a instrument można sterować za pomocą oprogramowania monitorującego.
Kabel podłączający USB
Długość kabla USB nie może przekroczyć 5 m. W przeciwnym razie można użyć tylko urządzenia peryferyjnego rozszerzającego urządzenie USB. Ogólnie rzecz biorąc, maksymalna długość rozszerzenia może osiągnąć 50 m.
Port seryjny RS232
Parametry portu seryjnego przyrządu są ustawione na stałą wartość.
Definicja szpilki interfejsu RS232
