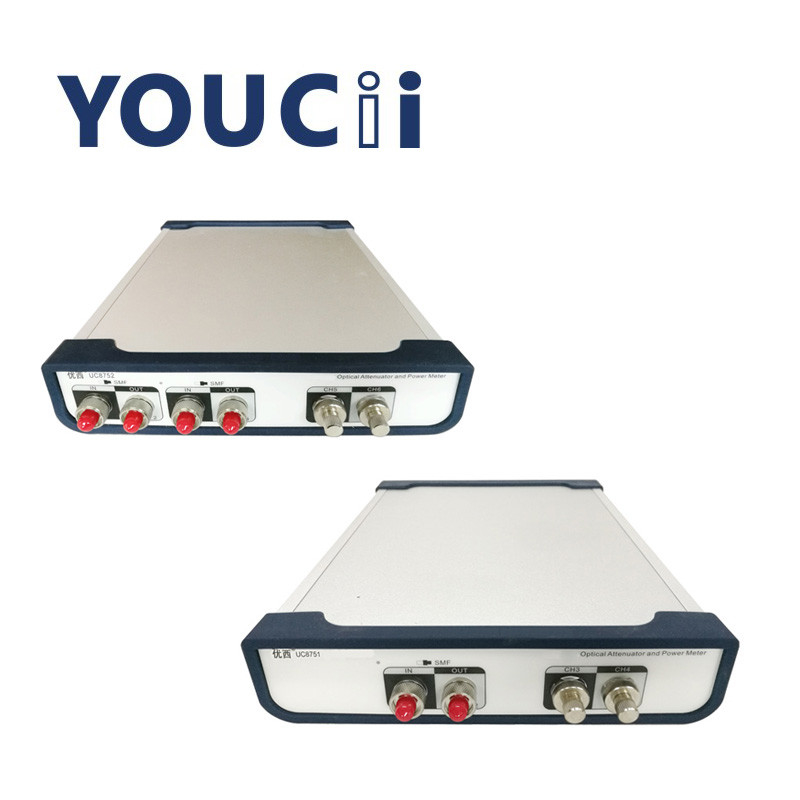

1/2-kanałowy tłumik Miernik mocy optycznej Zakres tłumienia 0 ~ 45dB
Aplikacje
Testowanie transceivera optycznego
W wielokanałowym pomiarze błędów optycznego modułu nadawczo-odbiorczego realizowany jest równoległy pomiar danych;
W pomiarze czułości optycznego modułu odbiorczego zapewnione jest równoległe, szybkie i dokładne wejście mocy optycznej;
Czas stabilności kontroli mocy optycznej 100 ms, znacznie poprawia wydajność testu.
Zintegrowany test sieci optycznej
Podczas integracji i testowania sprzętu sieciowego w celu przetestowania wydajności transmisji sieciowej i zarządzania siecią.
Cechy
Szybkie, dokładne ustawianie tłumienia i mocy optycznej, Czas ustawiania: 100 ms
Wbudowany precyzyjny OPM zapewnia stabilność i dokładność.
Prosty i intuicyjny graficzny interfejs użytkownika, wielokanałowy podgląd danych, status testu na pierwszy rzut oka.
Specyfikacja
| Model # |
UC8751/ UC8752 |
| Tryb działania |
Tryb ustawień tłumienia |
Tryb ustawień mocy |
| Zakres |
0~45dB |
+5 ~ -70dBm |
| Rezolucja |
0,01dB |
0,001 dB |
| Powtarzalność |
±0,02 dB (0 ~ 20 dB)
±0,05dB (20~40dB)
|
±0,02dB |
| Kalibracja długości fali |
1270 / 1310 / 1490 /1550 /1610 nm |
| Rodzaj włókna |
Tryb pojedynczy 9/125um |
SMF i FRP |
| Typ złącza |
Złącze FC/UPC |
Opcja FC/SC/LC |
| Strata wtrąceniowa |
≤1,2dB |
|
| Dokładność (za pomocą monitorowania mocy optycznej) |
± 0,02 dB (0 ~ 20 dB)
±0,05dB (20~40dB)
|
±0,02dB |
| Czas uśredniania monitora PM |
2 ms ~ 1 s |
| Czas ustalania |
100ms |
|
| Szybkość przejścia tłumienia |
0,1 ~ 50 dB/s |
|
| Strata zwrotu |
> 45dB |
|
| Maksymalna bezpieczna moc wejściowa |
+20dBm |
+5dBm |
| Okres ponownej kalibracji |
2 lata |
| Operacja Temperatura |
0～ +40℃ |
| Temperatura przechowywania |
-30～+80℃ |
| Moc |
100~240 V |
| Wymiary |
235 mm szer., 55 mm wys., 320 mm gł |
| Waga |
3,0 kg |
Wymagania dotyczące zasilania prądem zmiennym
Przyrząd jest zgodny z przepisami klasy przepięciowej II.Napięcie robocze wynosi 100 ~ 240 V AC, zakres częstotliwości 48-66 Hz, napięcie robocze 115 V Kiedy maksymalny pobór prądu wynosi 230 mA;Napięcie robocze 230V, najbardziej
Maksymalny pobór prądu to 120mA.
Przewód zasilający
Zgodnie z międzynarodowymi normami bezpieczeństwa przyrząd jest wyposażony w 3-żyłowy przewód zasilający, który spełnia normy krajowe.Przewód zasilający należy podłączać wyłącznie do gniazdka sieciowego z uziemieniem.
Wskaźnik mocy
Wskaźnik zasilania świeci się, gdy instrument jest włączony.
Opis interfejsu komunikacyjnego
Na tylnym panelu przyrządu znajdują się dwa porty komunikacyjne, a mianowicie interfejs USB i interfejs RS232.
Interfejs USB
Interfejs USB to standardowy 4-rdzeniowy interfejs typu B, który można podłączyć do instrumentu i komputera, a instrumentem można sterować za pomocą oprogramowania monitorującego.
Port szeregowy RS232
Parametry portu szeregowego przyrządu są ustawione na stałą wartość.Ustawienia parametrów portu szeregowego komputera muszą być zgodne z ustawieniami parametrów instrumentu.
Stałe parametry:
Szybkość transmisji: 115 200
Liczba cyfr: 8
Sprawdź: Brak
Numer przystanku: 1
Interfejs RS232
