RS232 Włóż miernik strat powrotnych Sprzęt do testowania komunikacji optycznej

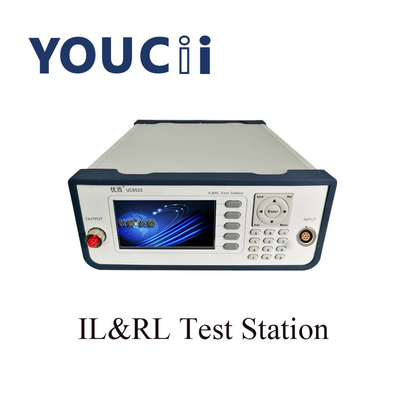

UC8523 Wstaw miernik strat odbiciowych Sprzęt do testowania komunikacji optycznej

Specyfikacja

przegląd
UC8523B PRZYRZĄD DO BADANIA UTRATY WTYCZKI Z PODWÓJNYM ŹRÓDŁEM ŚWIATŁA TO STACJONARNY WYŚWIETLACZ CIEKŁOKRYSZTAŁOWY Z POJEDYNCZYM GNIAZDEM ŹRÓDŁA ŚWIATŁA (ADAPTER FC/APC), MIERZĄCY UTRATĘ WTYCZKI ZASILANIA, straty wsteczne ORAZ BEZPOŚREDNI POMIAR OPTYCZNEGO INSTRUMENTU ZASILANIA.
Przyrząd PRZEZNACZONY jest do testowania elementów komunikacji optycznej, inspekcji instalacji, aw szczególności do pomiaru wtyczki kabla światłowodowego.System można zbudować w dowolnych dwóch źródłach światła o stałej długości fali.

Opis interfejsu użytkownika

Panel przedni hosta
Optyczny interfejs wyjściowy to interfejs FC/APC

Panel tylny hosta

Wymagania dotyczące zasilania
UC8523B jest zgodny z przepisami dotyczącymi przepięć poziomu II.Napięcie robocze wynosi 100 ~ 240 V AC, zakres częstotliwości wynosi 48 ~ 66 Hz, napięcie robocze wynosi 115 V, maksymalny pobór prądu wynosi 230 mA;Gdy napięcie robocze wynosi 230 V, maksymalny pobór prądu wynosi 120 mA.

Port USB
Interfejs USB to standardowy 4-rdzeniowy interfejs typu B, który można podłączyć do UC8523 i komputera, a instrumentem można sterować za pomocą oprogramowania monitorującego.

Kabel połączeniowy USB
Długość kabla USB nie może przekraczać 5 m.W przeciwnym razie można używać tylko peryferyjnego przedłużacza USB innej firmy.Ogólnie maksymalna długość przedłużenia może osiągnąć 50 m.
Port szeregowy RS232
Parametry portu szeregowego przyrządu są ustawione na stałą wartość.Ustawienia parametrów portu szeregowego komputera muszą być zgodne z ustawieniami parametrów instrumentu.
