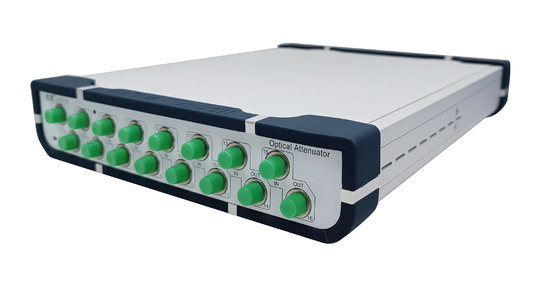

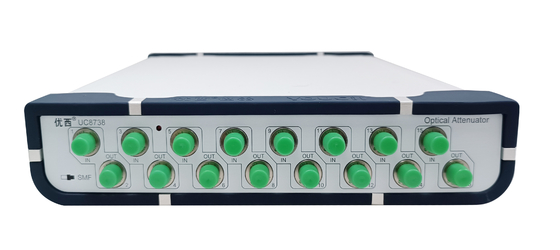

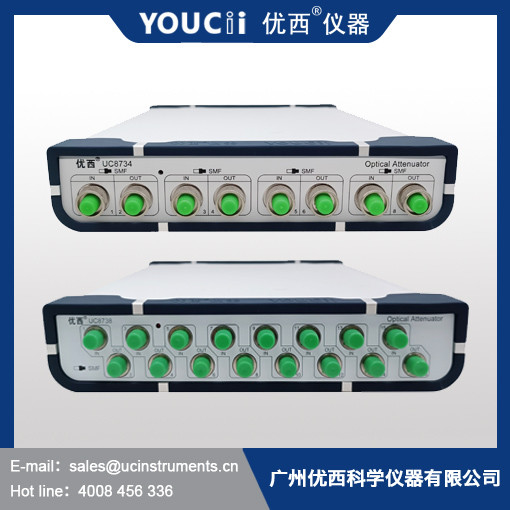

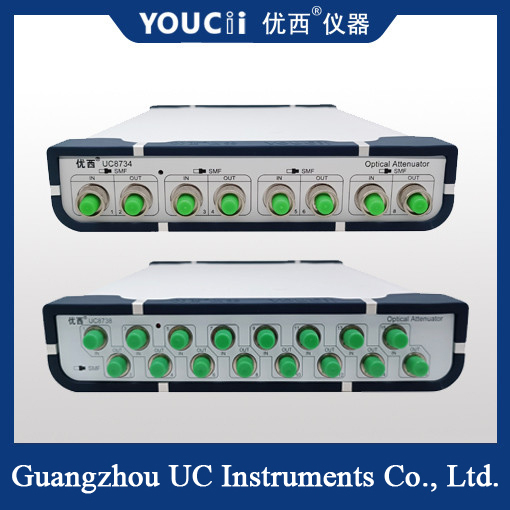

4-kanałowy 8-kanałowy zmienny tłumik optyczny Komunikacja optyczna
Powinien być używany
Test aktywnego modułu optycznego/urządzenia optycznego:
W pomiarze błędów wielokanałowych modułu nadawczo-odbiorczego, realizowany jest pomiar równoległy danych. Duch w module odbiorczym światła
W pomiarze czułości, wejście mocy optycznej jest szybkie i precyzyjne równolegle. Czas stabilizacji kontroli mocy optycznej 200 ms,
Znacznie poprawia wydajność testów.
Test integracji sieci komunikacji optycznej:
Testowanie wydajności transmisji sieci i funkcji zarządzania siecią w integracji sieci komunikacji optycznej
Cechy produktu:
Tłumienie optyczne i wyjście mocy optycznej można ustawić szybko i dokładnie, a czas stabilizacji kontroli mocy optycznej jest krótszy niż 100 ms.
Tłumik wielokanałowy jest ustawiany jednocześnie, wiele portów jest mierzonych jednocześnie, co oszczędza dużo czasu pomiaru;
Wbudowany precyzyjny miernik mocy optycznej zapewnia stabilność i dokładność monitorowania mocy;
Prosta obsługa, intuicyjny interfejs graficzny, podgląd danych wielokanałowych w tym samym czasie, status testu na pierwszy rzut oka;
Mały rozmiar, kompaktowa konstrukcja. Wiele urządzeń można dostosować do kaskadowego użycia w celu zwiększenia liczby kanałów.
Specyfikacja
| Model # |
U8738 |
| Zakres tłumienia |
0~40 dB |
| Długość fali kalibracji |
1270 / 1286 / 1290 / 1295 / 1300 / 1305 /
1310 / 1330 / 1510 / 1530 / 1550 / 1570 nm
|
| Strata wtrąceniowa |
≤1.5 dB |
| Typ włókna |
9/125 um jednomodowe |
| Typ złącza |
Złącze FC/UPC |
| Dokładność tłumienia |
≤ ± 0.1 dB (0 ~ 25 dB)
≤ ± 0.02 dB (0 ~ 25 dB Z kontrolą mocy)
|
| Powtarzalność |
≤ ±0.02 dB |
| Czas uśredniania monitora PM |
1~1000ms |
| Czas ustalania |
100ms |
| Szybkość przejścia tłumienia |
0.1 ~ 50 dB/s |
| Strata odbiciowa |
> 45 dB |
| Maksymalna bezpieczna moc wejściowa |
+20dBm |
| Interfejs komunikacyjny |
RS232, USB,RJ45 Sterowanie przez PC |
| Okres ponownej kalibracji |
2 lata |
| Temperatura pracy |
0～ +40℃ |
| Temperatura przechowywania |
-30～+80℃ |
| Zasilanie |
100~240 V |
| Wymiary |
235mm szer., 55 mm wys., 320 mm gł. |
| Waga |
3.0 kg |
Wymagania dotyczące zasilania prądem zmiennym
Przyrząd jest zgodny z przepisami klasy II dotyczącymi przepięć. Napięcie robocze wynosi 100 ~ 240 V AC, zakres częstotliwości 48-66 Hz, napięcie robocze 115 V Kiedy, maksymalny prąd poboru wynosi 230 mA; Napięcie robocze 230 V, najwięcej
Maksymalny prąd poboru wynosi 120 mA.
Przewód zasilający
Zgodnie z międzynarodowymi standardami bezpieczeństwa, przyrząd jest wyposażony w 3-żyłowy przewód zasilający, który spełnia normy krajowe. Podłącz tylko przewód zasilający Wtyczkę do gniazdka z ochroną uziemienia.
Wskaźnik zasilania
Wskaźnik zasilania świeci się, gdy przyrząd jest włączony.
Opis interfejsu komunikacyjnego

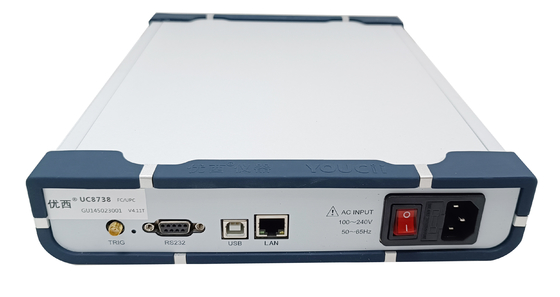

Na tylnym panelu przyrządu znajdują się dwa porty komunikacyjne, a mianowicie interfejs USB i interfejs RS232.
Kontrolka zasilania
Kontrolka zasilania świeci się, gdy urządzenie jest zasilane.
Kabel komunikacyjny USB
Długość kabla USB nie może przekraczać 5 metrów. W przeciwnym razie można użyć tylko strony trzeciej
"Przedłużacz peryferyjny USB", ogólnie maksymalna długość przedłużenia może osiągnąć 50 metrów.
Port szeregowy RS232
Parametry portu szeregowego przyrządu są ustawione na stałe wartości. Parametry portu szeregowego komputera muszą być ustawione tak, aby pasowały do przyrządu
Wartość ustawienia parametru.
Stałe parametry:
Szybkość transmisji: 115200
Liczba cyfr: 8
Sprawdzić: Brak
Cyfra stopu: 1
Interfejs RS232
