4-kanałowy miernik optyczny mocy Precyzyjny optyczny sprzęt testowy

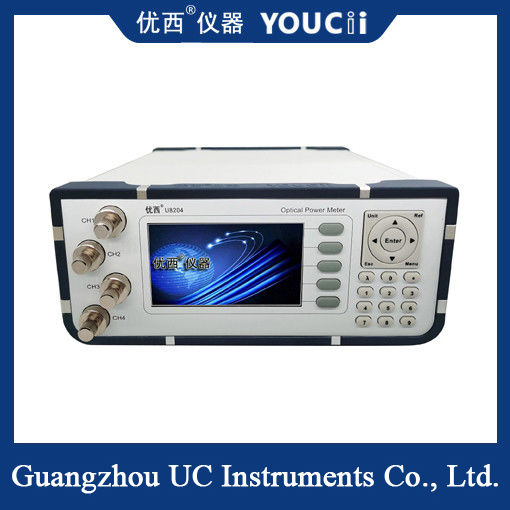

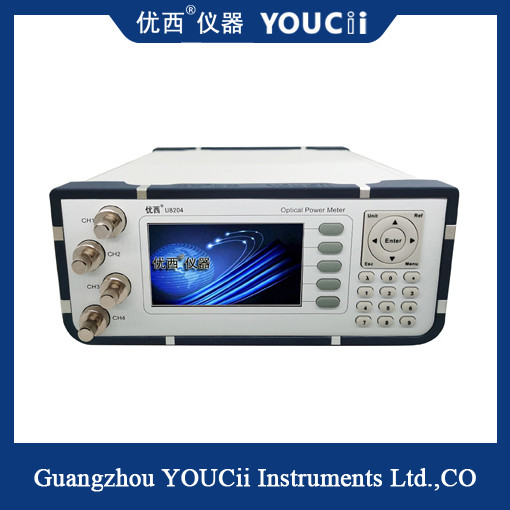

Jig z gołym włóknem jest opcjonalny dla czterokanałowego miernika mocy optycznej U8204, więc test jest wygodniejszy i szybszy.Duży ekran LCD o wysokiej rozdzielczości wyświetla parametry pomiaru, a klawisze panelu mogą bezpośrednio ustawiać parametry, dzięki czemu operacja jest bardzo prosta.Miernik mocy przyjmuje nową metodę akwizycji i przetwarzania danych, która ma większy zakres pomiaru mocy, szybszą szybkość reakcji i wyższą stabilność.
Opis interfejsu użytkownika
1.Ekran wyświetlający
Wyświetlacz LCD wyświetla pomiar mocy optycznej w czasie rzeczywistym, roboczą długość fali, wartość odniesienia mocy i średnią wartość czasu dla dwóch kanałów.
2.klawisz
Obsługa sterowania i ustawianie parametrów miernika mocy odbywa się poprzez naciśnięcie przycisku .
3. Optyczny kanał wejściowy
Interfejs wejściowy sygnału laserowego, adapter może wybrać standardowe połączenie adaptera FC/PC lub FC/APC, określone przez klienta przy zakupie produktu.
4.Panel przedni silnika głównego
Miernik optyczny mocy U8204specyfikacja
| 型 号 Model # |
u8204 |
| Liczba kanałów |
4 |
| Zakres mocy |
+10 ~ -65dBm |
| Zakres długości fali |
850 ~ 1700 nm |
| Kalibracja długości fali |
850/908/1270/1290/1310/1330/1510/1530/1550/1570 nm |
| Okres próbkowania |
100 us (10 kHz) |
| Typ włókna aplikacji |
Standardowe SM i MM do rozmiaru rdzenia 62,5 um |
|
Bezwzględna niepewność (dokładność) w warunkach odniesienia
|
± 4% (1200 nm ~ 1610 nm) |
|
Niepewność względna (dokładność) w warunkach odniesienia
|
＜ 0,02 dB typowo |
| Liniowość (moc) |
≤ ± 0,06 dB (1200 nm ~ 1610 nm, 0 ~ -50 dBm) |
| Strata zwrotu |
> 40dB |
| Operacja Temperatura |
0 ～ +40℃ |
| Temperatura przechowywania |
-30 ～ +80℃ |
| Okres ponownej kalibracji |
2 lata |
| Wymiary |
245 mm szer., 105 mm wys., 320 mm gł |
| Waga |
2,0 kg |
Użytkownik zadał następujące pytania
Jak zmierzyć moc optyczną?
Standardem NIST dla wszystkich pomiarów mocy jest ECPR, czyli kalibrowany elektrycznie radiometr piroelektryczny, który mierzy moc optyczną poprzez porównanie mocy grzewczej światła z dobrze znaną mocą grzewczą rezystora.Kalibrację przeprowadza się przy 850, 1300 i 1550 nm.
Co to jest dobry dBm dla światłowodu?
Dodatni dBm oznacza moc większą niż 1mW, a ujemny oznacza mniej niż 1mW.Dobre źródło laserowe dla łącza jednomodowego będzie miało moc wyjściową ~ +3 do +6 dBm – 2-4mW – sprzężoną ze światłowodem.VCSEL dla łączy wielomodowych powinien mieć moc około 0dBm - 1mW.
