155M~11,3 Gb/s Odzyskiwanie zegara o szybkości adaptacyjnej CDR 4 Podział częstotliwości

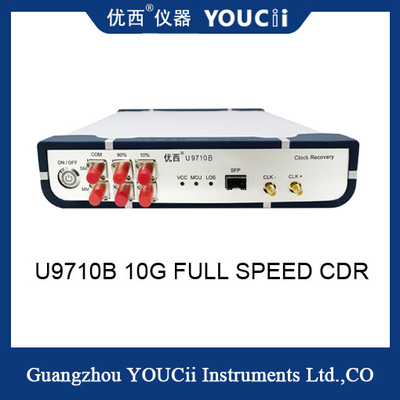

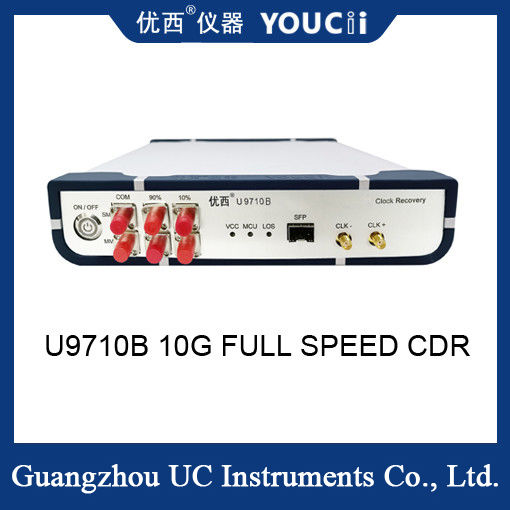

Moduł przywracania zegara optycznego/elektrycznego U9710B obsługuje zakres od 155 MBd do 11,3 GB/s, 10G z pełną szybkością 4 podział częstotliwości i zapewnia standardowe funkcje przywracania zegara dla jednomodowych i wielomodowych sygnałów optycznych i elektrycznych.
Gdy oscyloskop próbkujący testuje optyczny wzór oka i kształt fali, musi być wyzwalany przez to samo źródło, co mierzony sygnał.
Moduł CDR (odzyskiwanie zegara) jest używany głównie w środowisku testowym, które wymaga oscyloskopu próbkującego do testowania optycznej mapy oka, ale nie zapewnia zegara wyzwalającego.Typowym zastosowaniem jest test sprzętu sieci optycznej lub produktów BOB w aplikacji PON, ponieważ mierzony sprzęt optyczny sam w sobie nie posiada wyjścia zegarowego z podziałem częstotliwości.Sygnał zegara musi zostać odzyskany, aby wyzwolić oscyloskop próbkujący podczas testowania optycznego wzoru oka.
Przyrząd do odzyskiwania zegara U9710B to adaptacyjny, szerokopasmowy, szerokopasmowy, wysokowydajny i wysokiej jakości przyrząd do odzyskiwania zegara danych.Może wyodrębniać i odzyskiwać zsynchronizowany zegar i dane z sygnałów danych.Obsługuje wejście sygnału optycznego, wejście sygnału elektrycznego i wejście sygnału optycznego w tym samym czasie w trzech trybach.
| NIE |
Indeks techniczny |
MAKS |
MIN |
jednostka |
| 1 |
Zakres szybkości transmisji danych |
11.3 |
0,155 |
Gb/s |
| 2 |
Wewnętrzne wykrywanie utraty sygnału (LOS) |
128 (przeciążenie) |
5 (Czułość) |
mV |
| 3 |
Napięcie zasilania (napięcie wejściowe zewnętrznego zasilacza) |
5.5 |
4 |
V |
| 4 |
Temperatura robocza |
85 |
-40 |
°C |
| 5 |
Czas narastania zegara (OC-192) (20% ~ 80%) |
33.1 |
22.2 |
ps |
| 6 |
Czas wyłączenia zegara (OC-192) (80% ~ 20%) |
33,7 |
23,9 |
ps |
| 7 |
Częstotliwość zegara (szybkość 10,3125 Gb/s, podział częstotliwości 2) |
2.578 |
2.578 |
GHz |
| 8 |
Jitter na wyjściu (10,3125 Gb/s) |
1 (wartość typowa) |
ps |
Pole zastosowania:
Rozwój i produkcja modułów optycznych nadawczo-odbiorczych
Rozwój i produkcja urządzeń/podsystemów optycznych;
Dostawca sprzętu systemowego przychodząca kontrola jakości materiałów i produkcja;
Instalacja i rozwiązywanie problemów z urządzeniami systemowymi;
Główne parametry CDR:
1. Zakres odzyskiwania zegara: od 155 Mb/s do 11 Gb/s;
2. Zakres długości fali: 800-1600 nm;
3. Zakres wejścia optycznego: +3 ~ -15dBm;
4. Zegar elektryczny odzyskiwania wyjścia (4 podziały częstotliwości) zakres: 38,75 MHz do 2,78 GHz;
5. Amplituda zegara wyjściowego: para AC/800mVpp w typowym;
6. Współczynnik widmowy (można wybrać w zależności od użytkownika): 10% (CDR) -90% (wyjście)
7. Obsługa odzyskiwania zegara jednomodowych i wielomodowych sygnałów optycznych;
8. Typ interfejsu optycznego: gniazdo SFP/SFP+ (LC/PC);
9. Typ interfejsu elektrycznego: SMA (żeński 3,5 mm);
Wskaźnik wsparcia:
Dowolna szybkość od 155Mbit do 11,3Gbit
Wyjście 1/4 zegara
