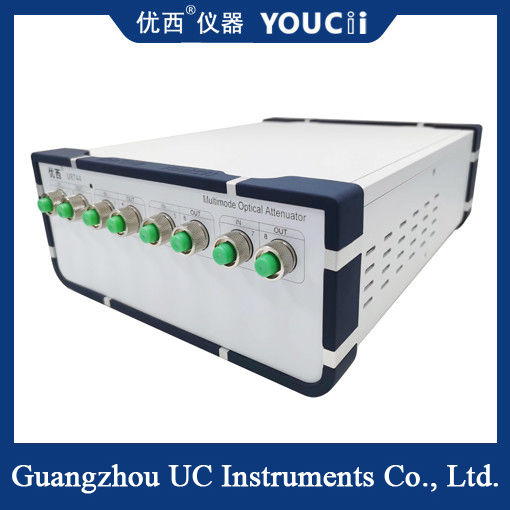

Wielomodowe, sterowane optycznie tłumiki optyczne mogą być łączone kaskadowo
Aktywny moduł optyczny/Test urządzenia optycznego:
W wielokanałowym pomiarze błędów optycznego modułu nadawczo-odbiorczego realizowany jest równoległy pomiar danych.
W pomiarze czułości optycznego modułu odbiorczego zapewnia równoległe, szybkie i dokładne wejście mocy optycznej;
Czas stabilności kontroli mocy optycznej 200 ms, znacznie poprawia wydajność testu.
Test integracji sieci komunikacji optycznej:
Przetestuj wydajność transmisji sieciowej i funkcje zarządzania siecią w integracji sieci komunikacji optycznej.
cechy produktu
Tłumienie optyczne i wyjściową moc optyczną można ustawić szybko i dokładnie, a czas stabilności sterowania mocą optyczną jest krótszy niż 200 ms.
Tłumik wielokanałowy jest ustawiany w tym samym czasie, a wiele portów jest mierzonych jednocześnie, co oszczędza dużo czasu pomiaru;
Wbudowany precyzyjny miernik mocy optycznej zapewnia stabilność i dokładność monitorowania mocy;
Prosta obsługa, intuicyjny graficzny interfejs użytkownika, wielokanałowy podgląd danych, status testu na pierwszy rzut oka.
Mały rozmiar, zwarta konstrukcja, dwa 4-kanałowe urządzenia połączone kaskadowo, można zidentyfikować jako urządzenie 8-kanałowe.
Specyfikacja
| Model # |
u8744 |
| Zakres tłumika |
0 ~ 35 dB (typ 40 dB) |
| Kalibracja długości fali (opcja) |
850 nm |
| Strata wtrąceniowa |
≤ 1,8 dB Typ 1,5 dB |
| Rodzaj włókna |
50/125um, 62,5/125um FRP |
| Typ złącza |
Złącze FC/UPC |
| Dokładność tłumienia |
± 0,20 dB (0 ~ 20 dB), ± 0,30 dB (20 ~ 35 dB)
± 0,05 dB (0 ~ 30 dB z regulacją mocy)
|
| Powtarzalność |
±0,05dB |
| Czas uśredniania monitora PM |
2~1000 ms |
| Czas ustalania |
200ms |
| Szybkość przejścia tłumienia |
0,1 ~ 35 dB/s |
| Strata zwrotu |
> 25dB |
| Interfejs komunikacyjny |
RS232, USB, RJ45 Sterowanie przez PC |
| Maksymalna bezpieczna moc wejściowa |
+17dBm |
| Okres ponownej kalibracji |
2 lata |
| Operacja Temperatura |
0～ +40℃ |
| Temperatura przechowywania |
-30～+80℃ |
| Moc |
100~240 V |
| Wymiary |
245 mm szer., 105 mm wys., 320 mm gł |
| Waga |
5 kg |
Inni użytkownicy zadają również następujące pytania:
1.Co to jest zmienny tłumik optyczny?
Zmienny tłumik optyczny służy do przycinania poziomów mocy sygnału optycznego światłowodu.Zastosowania obejmują wyrównywanie mocy wychodzącej ze wzmacniacza optycznego w całym spektrum światłowodu oraz ochronę fotodetektora w odbiorniku przed przeciążeniem przez zbyt silny sygnał.
2.Co robi tłumik dla światłowodu?
Tłumiki służą do tymczasowego dodania skalibrowanej wartości utraty sygnału w celu przetestowania marginesów poziomu mocy w światłowodowym systemie komunikacyjnym.W drugim przypadku tłumiki są na stałe instalowane w światłowodowym łączu komunikacyjnym, aby odpowiednio dopasować poziomy sygnału optycznego nadajnika i odbiornika.
