U8523A 1310/1550 nm podwójny odbiornik źródła światła z tyłu/miernik mocy jest pulpitu, wyświetlany bezpośrednio na ekranie LCD, pojedynczym gniazdku źródła światła, mierzącym straty z tyłu,utrata wstawienia i bezpośrednie pomiar przyrządu mocy optycznej.Jest odpowiedni do pomiaru elementów komunikacji optycznej, systemów i złączy włókien i kabli optycznych.

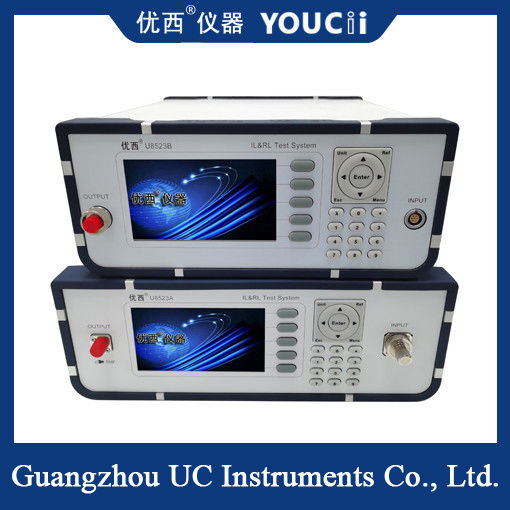

U8523A ma wbudowane źródło światła o długości fali 1310nm/1550nm i wbudowaną tablicę sondy U88201 w podwoziu.w port wyjściowy zintegrowany jest złącze ultra niskiego odbicia z tyłu FC/APC,i hybrydowe skakacze mogą być wykorzystywane do pomiarów różnych typów złączy bez wpływu na zakres pomiarów strat zwrotnych.Jeżeli urządzenie poddawane badaniu (DUT) jest podłączone do wyjściowego końcowego urządzenia DUT w skoku, wyświetlana jest strata zwrotna urządzenia poddawanego badaniu.

Specyfikacja

Co to jest strata zwrotu?

W przypadku sygnału światłowodowego wchodzącego lub wychodzącego z komponentu urządzenia optycznego (np. złącza światłowodowego), niezgodność ciągłości i impedancji spowoduje odbicie lub echo,odblaskowy lub zwrócony sygnał mocy Strata, tj. straty zwrotu, straty zwrotu (RL).Strata wstawienia jest pomiarem wartości sygnału uzyskanego w przypadku utraty łącza optycznego,podczas gdy strata zwrotu jest pomiarem wartości strat sygnału odblaskowego, gdy łącze optyczne napotyka dostęp do komponentów.

Formuła obliczeniowa: RL=-10 lg (P0/P1), P0 oznacza odblaskową moc optyczną, P1 oznacza moc optyczną wejściową.

Wartość straty zwrotnej jest wyrażona w dB i jest zwykle ujemna, więc im większa jest wartość straty zwrotnej, tym lepsza, a typowe specyfikacje wahają się od -15 do -60 dB.Zgodnie ze standardami przemysłowymi, utrata zwrotu poliwanych łączników światłowodowych Ultra PC powinna być większa niż 50 dB, a utrata zwrotu poliwanych pochyłych zwykle większa niż 60 dB.Typ PC musi być większy niż 40 dB.W przypadku włókien multimodowych typowa wartość RL wynosi od 20 do 40 dB.
