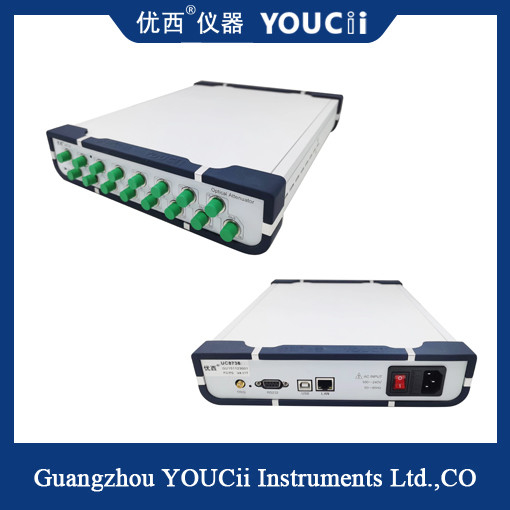

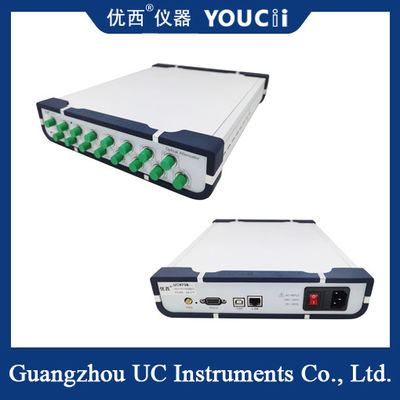

4/8-kanałowy optycznie sterowany tłumik optyczny. Możliwość kaskadowania wielu urządzeń.
Testowanie transceiverów optycznych
W pomiarach błędów wielokanałowych modułów transceiverów optycznych realizowane są pomiary równoległe danych;
W pomiarach czułości modułu odbiorczego optycznego zapewnione jest równoległe, szybkie i dokładne wprowadzanie mocy optycznej;
Czas stabilizacji kontroli mocy optycznej 100 ms, znacznie poprawia wydajność testów.
Zintegrowane testowanie sieci optycznej
Podczas integracji i testowania sprzętu sieciowego w celu przetestowania wydajności transmisji sieciowej i zarządzania siecią.
Cechy
Szybkie, dokładne ustawienia tłumienia i mocy optycznej, czas ustawiania: 100 ms
Tłumik wielokanałowy jest ustawiany jednocześnie, a wiele portów jest mierzonych jednocześnie, co pozwala zaoszczędzić dużo czasu pomiaru.
Wbudowany precyzyjny miernik mocy optycznej (OPM) zapewnia stabilność i dokładność.
Prosty i intuicyjny graficzny interfejs użytkownika, podgląd danych wielokanałowych, status testu w mgnieniu oka.
Charakterystyka instrumentu:
▲Tłumienie optyczne i wyjście mocy optycznej można ustawić szybko i dokładnie. Czas stabilizacji kontroli mocy optycznej wynosi mniej niż 200 ms.
▲ Tłumik wielokanałowy jest ustawiany jednocześnie, a wiele portów jest mierzonych jednocześnie, co pozwala zaoszczędzić dużo czasu pomiaru.
▲ Wbudowany precyzyjny miernik mocy optycznej zapewnia stabilność i dokładność monitorowania mocy.
▲ Mały rozmiar, kompaktowa konstrukcja, prosta obsługa, intuicyjny graficzny interfejs użytkownika, podgląd danych wielokanałowych, status testu w mgnieniu oka.
Specyfikacja
| Model # |
U8734 4Ch. |
U8738 8Ch. |
| Zakres tłumienia |
0~40 dB |
| Długość fali kalibracji |
1270 / 1286 / 1290 / 1295 / 1300 / 1305 /
1310 / 1330 / 1510 / 1530 / 1550 / 1570 nm
|
| Tłumienie wtrąceniowe |
≤1.5 dB |
| Typ włókna |
9/125 um jednomodowe |
| Typ złącza |
Złącze FC/UPC |
| Dokładność tłumienia |
≤ ± 0.1 dB (0 ~ 25 dB),
≤ ± 0.02 dB przez kontrolę mocy
|
| Powtarzalność |
≤ ±0.02 dB |
| Czas uśredniania monitora PM |
1~1000ms |
| Czas ustalania |
100ms |
| Szybkość przejścia tłumienia |
0.1 ~ 50 dB/s |
| Straty odbiciowe |
> 45 dB |
| Maksymalna bezpieczna moc wejściowa |
+20dBm |
| Interfejs komunikacyjny |
RS232, USB, RJ45 Sterowanie przez PC |
| Okres ponownej kalibracji |
2 lata |
| Temperatura pracy |
0～ +40℃ |
| Temperatura przechowywania |
-30～+80℃ |
| Zasilanie |
100~240 V |
| Wymiary |
235mm szer., 55 mm wys., 320 mm gł. |
| Waga |
3.0 kg |
