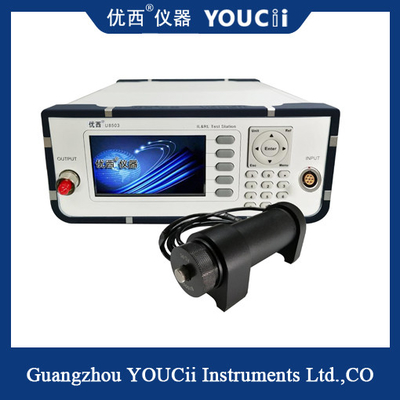

U8503+U82021Miernik strat wtrąconych/powrotnych i miernik mocy to kompaktowy, bezpośredni przyrząd wyświetlający do wygodnego pomiaru strat odbiciowych, strat wtrąceniowych i mocy.Dzięki pojedynczemu portowi wyjściowemu miernik jest bardzo łatwy w użyciu i idealny dla producentów zworek kabli światłowodowych.

TheU8503+U82021to miernik strat wstawiania/powrotu według zewnętrznego źródła światła.Integracja złącza FC/APC o bardzo niskim współczynniku odbicia zwrotnego w porcie wyjściowym umożliwia użycie zworek hybrydowych w celu dostosowania pomiarów do różnych typów złączy bez uszczerbku dla zakresu pomiaru strat odbiciowych.Kiedy testowane urządzenie (DUT) zostanie podłączone do zworki, a wyjście DUT zostanie zakończone, wyświetlona zostanie strata powrotna testowanego urządzenia.

Specyfikacja

Co to jest utrata zwrotu?

Kiedy sygnał światłowodu wchodzi lub opuszcza element urządzenia optycznego (taki jak złącze światłowodu), nieciągłość i niedopasowanie impedancji spowodują odbitą lub echa, odbitą lub zwróconą utratę mocy sygnału, to znaczy stratę odbiciową, stratę odbiciową (RL). .Tłumienność wtrąceniowa jest miarą wynikowej wartości sygnału, gdy łącze optyczne napotyka stratę, podczas gdy tłumienie odbiciowe jest miarą wartości odbitej utraty sygnału, gdy łącze optyczne napotyka dostęp do komponentu.

Wzór obliczeniowy: RL=-10 lg (P0/P1), P0 oznacza odbitą moc optyczną, P1 oznacza wejściową moc optyczną.

Wartość strat odbiciowych wyrażana jest w dB i zwykle jest ujemna, więc im większa wartość strat odbiciowych, tym lepiej, przy typowych specyfikacjach wahających się od -15 do -60 dB.Zgodnie ze standardami branżowymi, strata odbiciowa polerowanych złączy światłowodowych Ultra PC powinna być większa niż 50 dB, a strata odbiciowa polerowanych ukośnie jest zwykle większa niż 60 dB.Typ komputera musi być większy niż 40 dB.Dla włókien wielomodowych typowa wartość RL wynosi od 20 do 40 dB.
