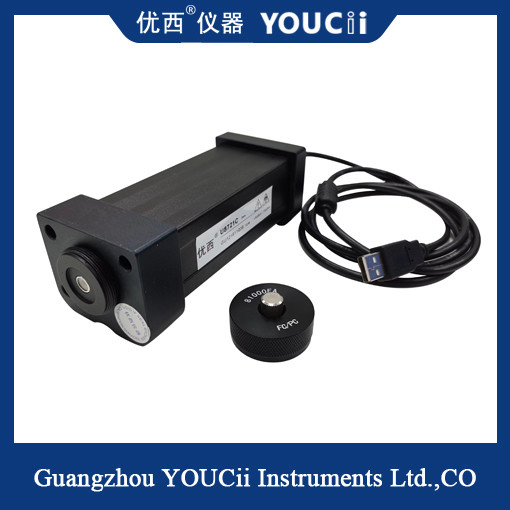

Szybka sonda miernika mocy optycznej sterowana komputerowo 850 ~ 1700nm
podsumować:
Okres próbkowania modułu szybkiego miernika mocy optycznej U8721 firmy Guangzhou Youxi może osiągnąć poziom amerykański, a dane można szybciej pozyskiwać i przetwarzać.Moduł miernika mocy wykorzystuje interfejs komunikacyjny USB, który może komunikować się bezpośrednio z komputerem, wyświetlać dane i ustawiać parametry za pomocą oprogramowania konfiguracyjnego.
Moduł szybkiego miernika mocy optycznej U8721 może być stosowany w wysoce precyzyjnych komponentach WDM, komponentach siatki falowodowej AWG, elementach planarnego falowodu PLC, WSS, OPM, DPSK, wzmacniaczu optycznym EDFA i innych ogólnych zastosowaniach do pomiarów światłowodów.W porównaniu z innymi modelami miernika mocy Guangzhou Youxi, U8721 charakteryzuje się szybkim próbkowaniem i niewielkim kształtem, szczególnie nadaje się do montażu w wielokanałowym systemie próbkowania miernika mocy optycznej.
osobliwość:
Szybkie uruchomienie i wysoka dokładność pomiaru
Szeroki zakres pomiaru mocy dynamicznej
Szeroki wybór zakresów mocy i kanałów
Interfejs komunikacyjny USB, szybki i wygodny
Niedrogi
Stosować :
Test urządzeń WDM, GFF, AWG, PLC
Tłumienie wtrąceniowe, pomiar strat odbiciowych
Czujnik światłowodowy, test kabla światłowodowego
Pomiar dyspersji PMD w trybie polaryzacji i straty zależnej od polaryzacji PDL
Światłowód, test laboratoryjny badawczo-rozwojowy w zakresie komunikacji
U8721CRegulacja produktu
|
Model
|
U8721C |
| Element czujnika |
InGaAs |
| Zakres długości fali |
850 ~ 1700 nm |
| Długość fali kalibracyjnej |
850 / 980 / 1310 / 1510~1640nm Kalibracja ciągła |
| Zakres mocy (dBm) |
+ 5 ~ -80 |
|
Okres próbkowania mocy (szybkość)
|
10 us (100 kHz) |
| Typ włókna aplikacji |
Standardowe SM i MM |
| optyczny interfejs wejściowy |
Wspieranie złącza gołego włókna lub FC/Adapter LC/SC |
|
Niepewność bezwzględna (dokładność) w warunkach odniesienia
|
± 4% (1200 nm ~ 1610 nm) |
|
Niepewność względna (dokładność) w warunkach odniesienia
|
＜ Typowa wartość 0,02 dB |
| Liniowość (moc) |
≤± 0,06 dB (1200 ~ 1610 nm, + 0 ~ -60 dBm) |
| Strata zwrotu |
> 40 dB |
| Interfejs komunikacyjny |
+Wyzwalacz |
| Okres kalibracji |
2 lata |
| Operacja Temperatura |
0 ~ +40 ℃ |
| Temperatura przechowywania |
-30 ~ +80 ℃ |
| Wymiary |
52 mm wys., 60 mm szer., 150 mm głęb |
| Waga |
1,0 kg |
Inni użytkownicy zadają następujące pytania:
1. Jakie łącze światłowodowe jest potrzebne do wykonania źródła światła i miernika mocy?
Źródło światła i miernik mocy są potrzebne do wykonania najważniejszego pomiaru łącza światłowodowego, czyli całkowitej tłumienności wtrąceniowej tego łącza.Zasadniczo porównujesz ilość światła docierającego do jednego końca światłowodu z ilością światła wychodzącego z drugiego końca światłowodu.
.
2.Co to jest dobry dBm dla światłowodu?
Dodatni dBm oznacza moc większą niż 1 mw, a ujemną oznacza mniejszą niż 1 mw.Dobre źródło lasera dla łącza jednomodowego będzie miało moc wyjściową ~ +3 do +6 dBm – 2-4 mw – sprzężoną ze włóknem.VCSEL dla łączy wielomodowych powinien mieć moc około 0 dBm - 1 mw.
