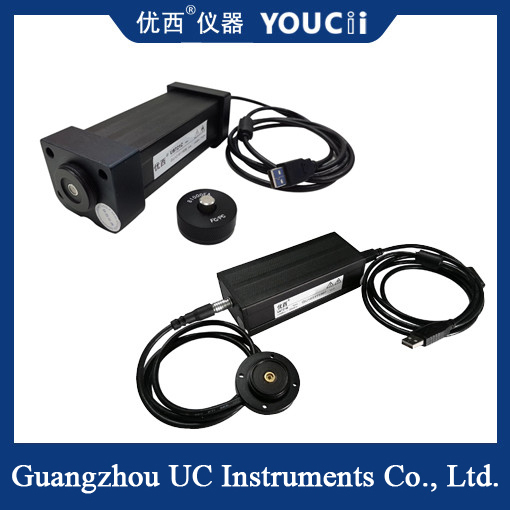

Sonda miernika mocy optycznej Mały rozmiar i moc o wysokiej wydajności Opcjonalnie
Okres próbkowania modułu szybkiego miernika mocy optycznej U8721 firmy Guangzhou Youxi może osiągnąć poziom amerykański, a dane można szybciej pozyskiwać i przetwarzać.Moduł miernika mocy wykorzystuje interfejs komunikacyjny USB, który może komunikować się bezpośrednio z komputerem, wyświetlać dane i ustawiać parametry za pomocą oprogramowania konfiguracyjnego.
Moduł szybkiego miernika mocy optycznej U8721 może być stosowany w wysoce precyzyjnych komponentach WDM, komponentach siatki falowodowej AWG, elementach planarnego falowodu PLC, WSS, OPM, DPSK, wzmacniaczu optycznym EDFA i innych ogólnych zastosowaniach do pomiarów światłowodów.W porównaniu z innymi modelami miernika mocy Guangzhou Youxi, U8721 charakteryzuje się szybkim próbkowaniem i niewielkim kształtem, szczególnie nadaje się do montażu w wielokanałowym systemie próbkowania miernika mocy optycznej.
Stosować
▲Test urządzeń WDM, GFF, AWG, PLC
▲Tłumienie wkładki, pomiar strat odbiciowych
▲Czujnik światłowodowy, test kabla światłowodowego
▲Pomiar dyspersji PMD w trybie polaryzacji i straty zależnej od polaryzacji PDL
▲Światłowód, test laboratoryjny badawczo-rozwojowy w zakresie komunikacji
| Model |
U8721A |
U8721B |
U8721C |
U8721D |
U8721H |
| Element czujnika |
InGaAs |
| Zakres długości fali |
850 ~ 1700 nm |
| Długość fali kalibracyjnej |
Kalibracja ciągła 850/980/1310/1510~1640nm |
| Zakres mocy (dBm) |
+ 5 ~ -65 |
+ 5 ~ -70 |
+ 5 ~ -80 |
+ 25 ~ -60 |
|
Okres próbkowania mocy (szybkość)
|
100 us (10 kHz) |
10 us (100 kHz) |
| Typ włókna aplikacji |
Standardowe SM i MM |
| Optyczny interfejs wejściowy |
Wspieranie złącza gołego włókna lub FC/Adapter LC/SC |
|
Niepewność bezwzględna (dokładność) w warunkach odniesienia
|
± 4% (1200 nm ~ 1610 nm) |
|
Niepewność względna (dokładność) w warunkach odniesienia
|
＜ 0,02 dB Wartość typowa |
| Liniowość (moc) |
≤± 0,06 dB (1200 ~ 1610 nm, + 0 ~ -60 dBm) |
| Strata zwrotu |
> 40 dB |
| Interfejs komunikacyjny |
USB |
+Wyzwalacz |
+Wyzwalacz +BNC |
+Wyzwalacz |
| Okres kalibracji |
2 lata |
| Operacja Temperatura |
0 ~ +40 ℃ |
| Temperatura przechowywania |
-30 ~ +80 ℃ |
| Wymiary |
52 mm wys., 60 mm szer., 150 mm głęb |
| Waga |
1,0 kg |
Opis:
U8721A jest używany głównie do szybkiego monitorowania mocy optycznej.
U8721B światłoczuła powierzchnia zewnętrzna PD, używana głównie do przestrzennego pomiaru skanowania światła.
Szybkie skanowanie synchroniczne U8721C jest stosowane głównie w systemie pomiaru skanowania długości fali DWDM/AWG.
U8721D szybkie skanowanie synchroniczne z wyjściem analogowym BNC.
Kabel ekranowany USB na rdzeń 1B4
Port komunikacyjny jest podłączony do ekranowanego kabla USB na rdzeń 1B4 i jest bezpośrednio podłączony do komputera w celu nawiązania komunikacji.
