8-kanałowy, wielomodowy, sterowany optycznie tłumik optyczny o wysokiej wydajności
Sposób nakładania produktu:
Test aktywnego modułu optycznego/urządzenia optycznego:
W wielokanałowym pomiarze błędu optycznego modułu nadawczo-odbiorczego realizowany jest równoległy pomiar danych.
W pomiarze czułości optycznego modułu odbiorczego zapewnia równoległe, szybkie i dokładne wejście mocy optycznej;
Czas stabilności kontroli mocy optycznej 200 ms znacznie poprawia wydajność testu.
Test integracji sieci komunikacji optycznej:
Testuj wydajność transmisji sieciowej i funkcje zarządzania siecią w integracji optycznej sieci komunikacyjnej.
Cechy produktu:
Tłumienie optyczne i moc wyjściową optyczną można ustawić szybko i dokładnie, a czas stabilności kontroli mocy optycznej jest krótszy niż 200 ms.
Tłumik wielokanałowy jest ustawiony w tym samym czasie i jednocześnie mierzonych jest wiele portów, co pozwala zaoszczędzić dużo czasu pomiaru;
Wbudowany precyzyjny miernik mocy optycznej zapewnia stabilność i dokładność monitorowania mocy;
Prosta obsługa, intuicyjny graficzny interfejs użytkownika, wielokanałowy podgląd danych, szybki podgląd statusu testu.

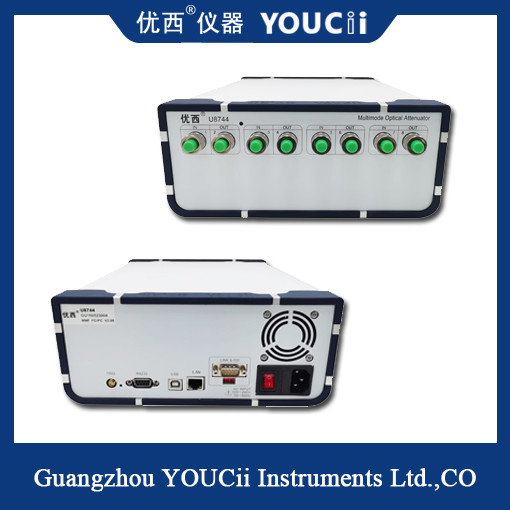

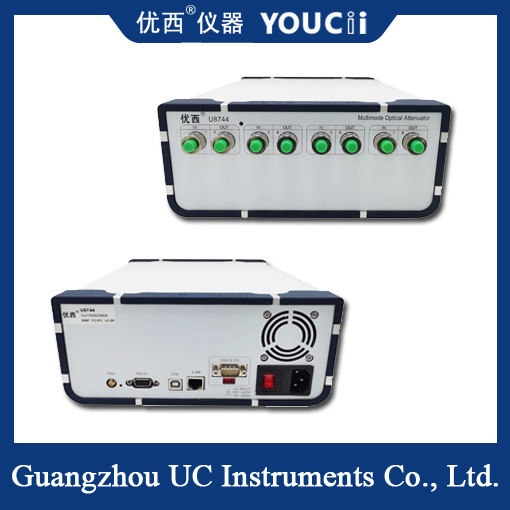

Mały rozmiar, zwarta konstrukcja, dwa urządzenia 4-kanałowe połączone kaskadowo, można uznać za urządzenie 8-kanałowe.
Specyfikacja
| 型号Model # |
U8748 |
| Zakres tłumika |
0 ~ 35 dB (typ 40 dB) |
| Długość fali kalibracyjnej (opcja) |
850 nm (inne długości fal są opcjonalne) |
| Utrata wtrąceniowa |
≤ 1,8 dB Typ 1,5 dB |
| Typ włókna |
Samoadaptacja MMF 50/125um, 62,5/125um |
| Typ złącza |
Złącze FC/UPC |
| Dokładność tłumienia |
± 0,20 dB (0 ~ 20 dB), ± 0,30 dB (20 ~ 35 dB)
± 0,05 dB (0 ~ 30 dB z regulacją mocy)
|
| Powtarzalność |
±0,05 dB |
| Uśrednianie czasu monitora PM |
2 ~ 1000 ms |
| Czas rozstrzygania |
200 ms |
| Szybkość przejścia tłumienia |
0,1 ~ 35 dB/s |
| Strata zwrotu |
> 25 dB |
| Interfejs komunikacyjny |
RS232, USB, RJ45 Sterowanie za pomocą komputera |
| Maksymalna bezpieczna moc wejściowa |
+17dBm (stan monitorowania zasilania) |
| Okres ponownej kalibracji |
2 lata |
| Operacja Temperatura |
0 ~ +40 ℃ |
| Temperatura przechowywania |
-30 ~ + 80 ℃ |
| Moc |
100 ~ 240 V |
| Wymiary |
245 mm szer., 105 mm wys., 320 mm gł |
| Waga |
5 kg |
Uwaga: U8741 jest jednokanałowy, U8742 jest dwukanałowy, a U8748 jest 8-kanałowy.
Zasada tłumika:
Tłumik to obwód służący do wprowadzenia określonego tłumienia w określonym zakresie częstotliwości.Zwykle wskazuje się na to liczbę wprowadzonych decybeli i liczbę omów impedancji charakterystycznej.Tłumiki są szeroko stosowane w systemach telewizji kablowej, aby spełnić wymagania dotyczące poziomu wielu portów.Takie jak wejście wzmacniacza, kontrola poziomu wyjściowego, kontrola tłumienia gałęzi.Tłumiki Tłumiki pasywne i aktywne tłumiki dwa rodzaje.Aktywny tłumik łączy się z innymi elementami termicznymi, tworząc zmienny tłumik, który jest stosowany we wzmacniaczu do automatycznych obwodów kontroli wzmocnienia lub nachylenia.Tłumiki pasywne mają tłumiki stałe i tłumiki regulowane.
