Cztery długości fali Cztery kanały wyjścia łącza łącza łącza źródła światła WDM

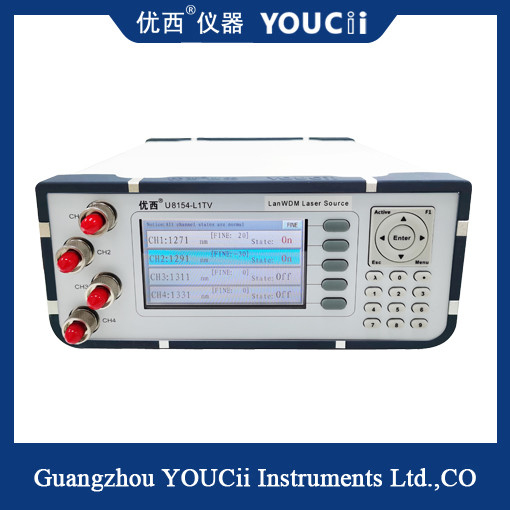

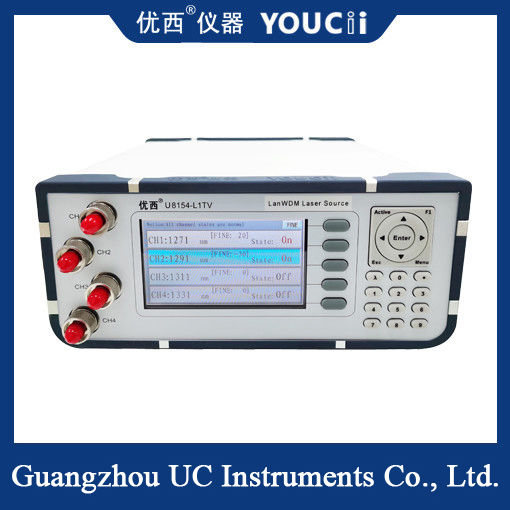

Źródło światła LAN WDM o czterech długościach fali i czterech kanałach wyjścia

Podstawowe pojęcia źródła światła LAN WDM:

1Z punktów długości fali: długość fali jest zdefiniowana jako L1:1271/1291/1311/1331 nm i L2:1295.56/1300.05/1304.58/1309.14 nm. Inne kombinacje długości fali są nazywane L3, L4,...

2Z formy opakowania urządzeń emitujących światło podzielony jest na: pierwszą grupę L1, dwa rodzaje opakowań urządzeń koaksjalnych i urządzeń motylnych, a drugą grupę L2,ogólnie dla opakowań urządzeń motyliDefiniujemy urządzenie pakietowe koaksjalne jako U8154-T (TO) i urządzenie pakietowe Butterfly jako U8154-B (Butterfly).

3. podzielone na cztery formy wyjścia długości fali: cztery długości fali podzielone na cztery wyjścia i cztery długości fali połączone z jednym wyjściem;Definiujemy czteroliniowy wyjście czterostronne jako U8154 i czteroliniowy wyjście czteroliniowy jako U8151.

4Z formy mocy wyjściowej: użytkownicy ogólni potrzebują czterech długości fali równej mocy wyjściowej, niektórzy użytkownicy potrzebują czterech długości fali każda moc regulowana wyjście (zakres regulowany 30dB),Definiujemy równe wyjście mocy jako: U8154-P, moc regulowana wyjściem U8154-V;

Co to jest LANWDM?

Pełna nazwa LWDM to LAN WDM,który zwykle odnosi się do technologii multipleksu dzielenia długości fali gęstej, wykorzystującej technologię multipleksu dzielenia czterech długości fali w modułach optycznych 100GZgodnie z długością fali LAN WDM zdefiniowaną przez IEEE 802.3, obejmuje głównie 10 km. Długość fali 1295,56 nm i 1300,05 nm oraz 1304,58 nm i 1309,14 nm cztery długości fal.
