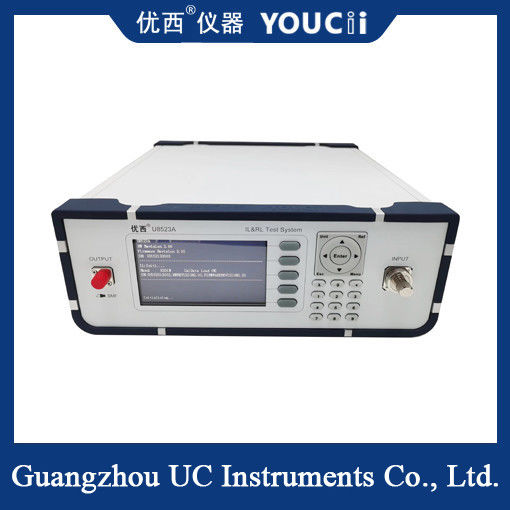

Długość fali roboczej urządzenia z dwoma długościami fali jest opcjonalna

Długość fali roboczej urządzenia z dwoma długościami fali jest opcjonalna

Dwufalowy analizator strat wstawienniczych to rodzaj przyrządu specjalnie stosowany do pomiaru strat wstawienniczych (IL) i strat zwrotnych (RL) urządzeń pasywnych (takich jak złącza, sprzęgacze itp.).) w systemach łączności światłowodowej.

Przegląd
Dwufalowy tester utraty wstawiania to urządzenie testowe o wysokiej precyzji, które jest w stanie mierzyć utratę wstawiania i zwrotną utratę w dwóch różnych długościach fali (zwykle 1310 nm i 1550 nm).Instrument ten odgrywa ważną rolę w rozwoju, produkcji i utrzymania systemów łączności światłowodowej.

Po drugie, zasada działania
Wprowadzając parę źródeł hałasu w zasadzie mostka, dwufalowy przyrząd z podłączeniem zwrotnym może mierzyć obwód badawczy w warunkach obciążenia i bezobciążenia.przyrząd będzie emitował określoną częstotliwość i moc sygnału badawczego, a następnie poprzez pomiar mocy uderzającej i odblaskowej sygnału badawczego obliczyć wartość strat wstawienniczych i wartości strat zwrotnych pomiarowego urządzenia przy określonej długości fali.

Charakterystyka
Pomiar podwójnej długości fali: można go mierzyć w 1310 nm i 1550 nm w dwóch różnych długościach fali, aby spełnić potrzeby badania w różnych długościach fali.
Wysoka precyzja: przy użyciu zaawansowanej technologii testowej i algorytmu można osiągnąć wysoką precyzję pomiaru strat wstawienniczych i strat zwrotnych.
Łatwa obsługa: dzięki intuicyjnemu interfejsowi użytkownika i prostemu przepływowi operacyjnemu użytkownicy muszą tylko postępować zgodnie z instrukcjami do zakończenia testu.
Rejestracja i analiza danych: może automatycznie rejestrować dane z badań i zapewniać funkcje analizy danych, aby pomóc użytkownikom lepiej zrozumieć wydajność testowanego urządzenia.

Specyfikacja

Procedura stosowania
Przygotowanie do badania: upewnij się, że urządzenie jest prawidłowo podłączone i podgrzewane.
Strata zwrotna do zera: połącz początkowy koniec linii oznakowania z interfejsem wyjściowym źródła światła, owinięć drugi koniec linii oznakowania prętem zawijającym,regulowanie wartości mocy optycznej kanału zwrotnego w zakresie określonym, naciśnij klawisz Zero, dopóki okno zwrotnej straty nie wyświetli -00-.
Kalibracja zwrotnej straty: rozluźnij linię oznakowania rany, wprowadź koniec linii oznakowania do interfejsu pomiaru mocy optycznej, naciśnij klawisz Ref do kalibracji.
Pomiar strat zwrotnych: podłączyć standardowy skok do urządzenia poddawanego badaniu, owinąć drugi koniec urządzenia poddawanego badaniu od 4 do 5 obrotów,a wartość wyświetlana przez przyrząd jest wartością straty zwrotnej odpowiedniej długości fali urządzenia.
