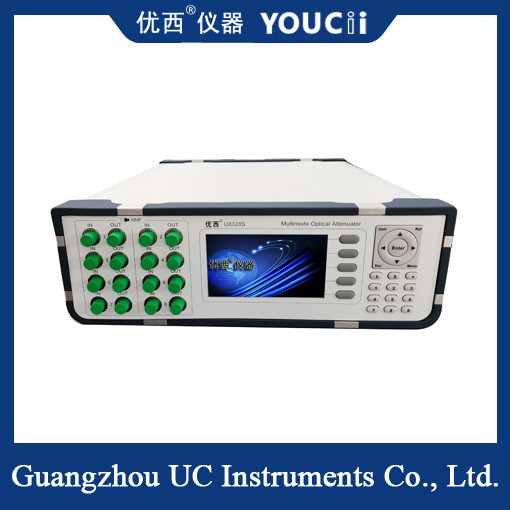

8-kanałowy wielomodowy atenuator optyczny z wyświetlaczem do precyzyjnego atenuowania
Ośmiokanałowy wielowarunkowy tłumik optyczny z wyświetlaczem jest zaawansowanym urządzeniem optycznym łączącym funkcje wielowarunkowej technologii światłowodowej i tłumików optycznych,i zapewnia intuicyjne wyświetlanie parametrów i interfejs operacyjny za pośrednictwem ekranu wyświetlaniaJest on stosowany głównie w dziedzinie komunikacji optycznej, testowania optycznego i kalibracji systemu optycznego w celu zaspokojenia potrzeb dokładnego tłumienia i monitorowania wielu kanałów optycznych.
Główna cecha
Projekt wielokanałowy:
8 kanałów: Urządzenie obsługuje 8 niezależnych kanałów optycznych, umożliwiając jednoczesne przetwarzanie sygnałów optycznych.
Włókno multimodowe: Wykorzystując włókno multimodowe jako medium przesyłowe, nadaje się do różnych zastosowań komunikacji optycznej i systemów optycznych.
Funkcja wyświetlania:
Wyświetlacz wizualny: wyposażony w ekran wyświetlania, używany do wyświetlania bieżącego tłumienia światła, długości fali, stanu kanału i innych kluczowych parametrów.
Łatwa obsługa: Użytkownicy mogą ustawić i regulować parametry za pomocą przycisków na ekranie wyświetlacza lub ekranie dotykowym w celu poprawy wydajności pracy.
Dokładne tłumienie:
Zakres regulowany: zazwyczaj ma szeroki zakres tłumienia, taki jak 0 ~ 60 dB, aby spełnić potrzeby różnych scenariuszy zastosowań.
Wysoka precyzja: dokładność tłumienia do 0,05 dB lub wyższa, zapewniająca dokładną kontrolę sygnału optycznego.
Stabilna wydajność:
Wysoka niezawodność: zastosowanie wysokiej jakości materiałów optycznych i zaawansowanych procesów produkcyjnych w celu zapewnienia stabilności i niezawodności urządzenia w długotrwałej pracy.
Niska dodatkowa strata: dodatkowa strata jest niska, zwykle mniejsza niż -2,0 dB, zmniejszając dodatkowy wpływ na sygnał optyczny.
Inne cechy:
Automatyczna kalibracja: z funkcją automatycznej kalibracji zapewniającą dokładność i spójność tłumienia.
Interfejs komunikacyjny: zazwyczaj wyposażony w RS232 i inne interfejsy komunikacyjne, łatwy do wymiany danych z innym sprzętem i zdalnym sterowaniem.
Specyfikacja
| Model # |
U8328S |
| Zakres atenuatora |
0 ~ 35 dB ((40 dB Typ) |
| Długość fali kalibracyjnej (opcjonalna) |
850 nm (908/980 nm可选) |
| Utrata wstawienia |
≤ 1,8 dB Typ 1,5 dB |
| Rodzaj włókna |
50/125um, 62.5/125um MMF |
| Rodzaj złącza |
Złącze FC/UPC (FC/APC 可选) |
| Dokładność osłabiająca |
± 0,10 dB (0 ~ 30 dB) |
| Powtarzalność |
± 0,10 dB |
| Średni czas monitorowania PM |
2 ~ 1000 ms |
| Czas rozliczenia |
200 ms |
| Szybkość przejściowa osłabienia |
0.1 ~ 33 dB/s |
| Strata zwrotu |
> 25 dB |
| Interfejs komunikacji |
RS232, USB, RJ45 Kontrola przez komputer |
| Maksymalna bezpieczna moc wejściowa |
+27 dBm |
| Okres ponownej kalibracji |
2 lata |
| Temperatura działania |
0 ̊ +40°C |
| Temperatura przechowywania |
-30°C+80°C |
| Władza |
100 ~ 240 V |
| Wymiary |
245 mm W, 105 mm H, 320 mm D |
| Waga |
5 kg
|
Scenariusz zastosowania
Ośmiokanałowe wielofunkcyjne tłumiące optyczne z ekranami wyświetlaczami są powszechnie stosowane w następujących scenariuszach:
Badanie łączności optycznej: stosowane do badań wydajności i kalibracji systemów łączności optycznej w celu zapewnienia jakości transmisji i stabilności sygnałów optycznych.
Kalibracja systemu optycznego: Używana do dokładnej kalibracji i regulacji sygnałów optycznych podczas instalacji i uruchomienia systemu optycznego.
Eksperymenty badawcze: Używane w eksperymentach optycznych i projektach badawczych w celu symulacji właściwości transmisji sygnałów optycznych w różnych warunkach tłumienia optycznego.
Kwestie wymagające uwagi
Sprawdź przed użyciem: przed użyciem sprawdź, czy złącze urządzenia jest ustawione i stabilne, aby zapewnić dokładną transmisję sygnału optycznego.
Specyfikacje działania: Należy przestrzegać instrukcji obsługi urządzenia w celu uniknięcia uszkodzeń lub pogorszenia wydajności spowodowanych nieprawidłowymi działaniami.
Utrzymanie: Regularne czyszczenie i konserwacja urządzenia w celu zapewnienia długotrwałej stabilnej pracy.
