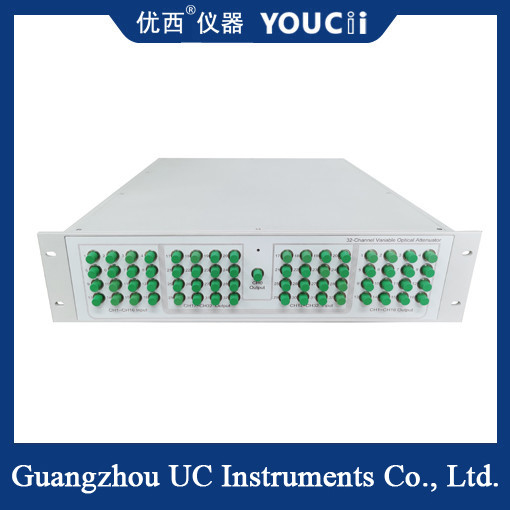

32-kanałowy jednowarunkowy atenuator optyczny jest ekonomiczny
Szczegółowość
Projekt wielokanałowy: 32-kanałowy projekt jednowarunkowego tłumienia optycznego ma wiele niezależnych kanałów, z których każdy może niezależnie kontrolować i regulować tłumienie sygnału optycznego,który jest bardzo przydatny w przypadku scenariuszy, w których wiele sygnałów optycznych musi być jednocześnie przetwarzanych.
Kompatybilność światłowodowa w jednym trybie: Ten tłumik jest przeznaczony do światłowodowego i nadaje się do systemów komunikacji światłowodowej, które przekazują sygnały optyczne w jednym trybie.
Wysokiej precyzji sterowanie tłumieniem:Jednowarunkowe tłumiące optyczne zazwyczaj mają wysoką dokładność tłumienia i mogą precyzyjnie kontrolować i regulować intensywność sygnału optycznego w celu zaspokojenia różnych potrzeb aplikacyjnych.
Stabilność i niezawodność: Jako ważny element systemu komunikacji,32-kanałowy jednowarunkowy atenuator optyczny musi mieć wysoką stabilność i niezawodność w celu zapewnienia długotrwałej stabilnej pracy..
Specyfikacja
| Model # |
U83132S |
| Zakres atenuatora |
0 ~ 40 dB |
| Długość fali kalibracyjnej |
1550 nm
|
| Utrata wstawienia |
≤1,5 dB |
| Rodzaj włókna |
9/125 um jednowarunkowy |
| Rodzaj złącza |
Złącze FC/UPC |
| Dokładność osłabiająca |
≤ ± 0,1 dB (0 ~ 25 dB)
≤ ± 0,02 dB (0 ~ 25 dB przy regulacji mocy)
|
| Powtarzalność |
≤ ±0,02 dB |
| Średni czas monitorowania PM |
1 ~ 1000 ms |
| Czas rozliczenia |
100 ms |
| Szybkość przejściowa osłabienia |
0.1 ~ 50 dB/s |
| Strata zwrotu |
> 45 dB |
| Maksymalna bezpieczna moc wejściowa |
+20 dBm |
| Interfejs komunikacji |
RS232, USB, RJ45 Kontrola przez komputer |
| Okres ponownej kalibracji |
2 lata |
| Temperatura działania |
0 ̊ +40°C |
| Temperatura przechowywania |
-30°C+80°C |
| Władza |
100 ~ 240 V |
| Wymiary |
482 mm W, 120 mm H, 500 mm D |
| Waga |
90,0 kg |
Zastosować
Komunikacja światłowodowa: w systemach komunikacji światłowodowej,32-kanałowe jednowarunkowe atenuatory optyczne mogą być używane do regulacji siły sygnału optycznego w celu dostosowania go do różnych środowisk transmisji i odległości, przy jednoczesnej ochronie urządzenia odbierającego przed nadmiernym uszkodzeniem mocy optycznej.
Wskaźniki światłowodowe: W systemach wykrywania światłowodowego można użyć atenuatorów optycznych do regulacji siły sygnału wykrywającego w celu poprawy wrażliwości i dokładności wykrywania.
Równoważenie mocy optycznej: w sytuacjach, w których wymagane jest równoważenie mocy optycznej, takie jak systemy przesyłowe wielowymiarowe lub systemy WDM (multipleksu podziału długości fali),32-kanałowe jednomodowe tłumiki optyczne mogą być używane do regulacji mocy optycznej każdego kanału w celu zapewnienia zrównoważonej transmisji sygnałów.
Tryb konfiguracji
Ogólnie rzecz biorąc, 32-kanałowy jednowarunkowy tłumik optyczny może zawierać następujące części:
Port wejściowy: Używany do odbierania sygnałów optycznych z włókien optycznych.
Elementy tłumienia: Każdy kanał zawiera elementy tłumienia do sterowania i regulacji stopnia tłumienia sygnału optycznego.Te elementy tłumiące mogą wykorzystywać różne mechanizmy, takie jak absorpcja światła, rozpraszanie światła, odbicie światła lub techniki zmywania w celu osiągnięcia tłumienia.
Port wyjściowy: Wysyła osłabiony sygnał optyczny do urządzenia lub włókna następnego poziomu.
