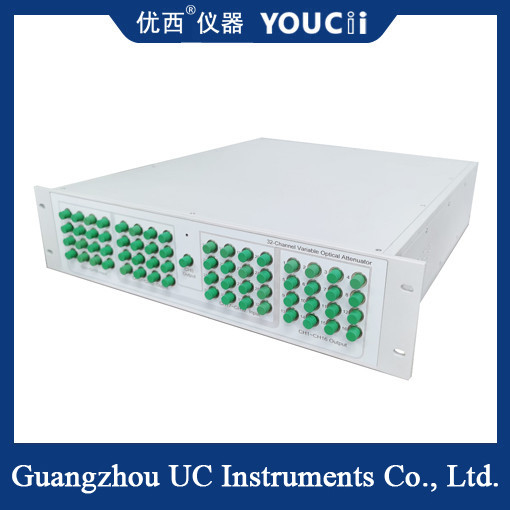

Wielokanałowy jednowarunkowy atenuator optyczny zakres atenuacji 0-40 dB
Wielokanałowy jednowarunkowy tłumiący optyczny 0~40 dB jest ważnym instrumentem komunikacji optycznej,który posiada wiele kanałów i może osiągnąć dokładne tłumienie sygnałów optycznych w zakresie od 0 do 40 dBOto szczegółowy opis produktu:
Charakterystyka produktu
Projekt wielokanałowy: obsługa tłumienia sygnału optycznego wielokanałowego, liczba kanałów może być dostosowana zgodnie z potrzebami klienta, do 32 kanałów.
Wsparcie światłowodu jednowarunkowego: Zaprojektowane do światłowodu jednowarunkowego, nadaje się do sygnałów optycznych o długości fali 1260-1650 nm (w tym powszechnie stosowanych 1310 nm i 1550 nm).
Zakres i dokładność tłumienia: zakres tłumienia może osiągnąć 0-40 dB, krok tłumienia wynosi zwykle 0,1 dB, a stabilność tłumienia wynosi ±0,04 dB,zapewnienie precyzyjnego regulacji sygnału optycznego.
Wysokie wskaźniki wydajności: z niskimi stratami wstawienniczymi, wysokimi stratami zwrotnymi (zazwyczaj większymi niż 55 dB), wysoką stabilnością i równowagą mocy optycznej itp.,zapewnienie jakości i wydajności transmisji sygnału optycznego.
Elastyczna dostosowanie: typ złącza i długość ogona mogą być dostosowywane zgodnie z wymaganiami klienta, aby spełnić wymagania różnych scenariuszy zastosowań.
Specyfikacja
| Model # |
U83132 |
| Zakres atenuatora |
0 ~ 40 dB |
| Długość fali kalibracyjnej |
1550 nm |
| Utrata wstawienia |
≤1,5 dB |
| Rodzaj włókna |
9/125 um jednowarunkowy |
| Rodzaj złącza |
Złącze FC/UPC |
| Dokładność osłabiająca |
≤ ± 0,1 dB (0 ~ 25 dB)
≤ ± 0,02 dB (0 ~ 25 dB przy regulacji mocy)
|
| Powtarzalność |
≤ ±0,02 dB |
| Średni czas monitorowania PM |
1 ~ 1000 ms |
| Czas rozliczenia |
100 ms |
| Szybkość przejściowa osłabienia |
0.1 ~ 50 dB/s |
| Strata zwrotu |
> 45 dB |
| Maksymalna bezpieczna moc wejściowa |
+20 dBm |
| Interfejs komunikacji |
RS232, USB, RJ45 Kontrola przez komputer |
| Okres ponownej kalibracji |
2 lata |
| Temperatura działania |
0 ̊ +40°C |
| Temperatura przechowywania |
-30°C+80°C |
| Władza |
100 ~ 240 V |
| Wymiary |
482 mm W, 120 mm H, 500 mm D |
| Waga |
90,0 kg |
Zasada działania
Zasada działania wielokanałowego jednowarunkowego tłumienia optycznego 0~40 dB opiera się głównie na mechanizmie tłumienia sygnału optycznego w procesie transmisji,włącznie z absorpcją światła, technologii rozpraszania światła, odbicia światła i tłumienia światła opartej na zwichnięciu lub przemieszczeniu włókien optycznych.intensywność sygnału optycznego może być precyzyjnie regulowana.
Obszar zastosowania
Przemysł telekomunikacyjny: Używany w sieciach łączności światłowodowej do regulacji mocy sygnałów światłowodowych,zapobieganie nadmiernej sile sygnału powodującej uszkodzenie systemu światłowodowego, i chronić normalną pracę systemu.
Przemysł sieciowy: w zakresie transmisji sygnału sieciowego poprzez regulację mocy sygnału, poprawa stabilności urządzeń sieciowych i jakości transmisji.
Przemysł telewizyjny: w przypadku transmisji sygnałów nadawanych, moc sygnału jest regulowana w celu ochrony systemu nadawania przed zakłóceniami spowodowanymi nadmierną mocą sygnału.
Przemysł bezpieczeństwa: w urządzeniach bezpieczeństwa, poprzez regulację mocy sygnału, aby zapobiec wytwarzaniu hałasu przez system z powodu zbyt silnych sygnałów, zwiększyć bezpieczeństwo i stabilność systemu.
