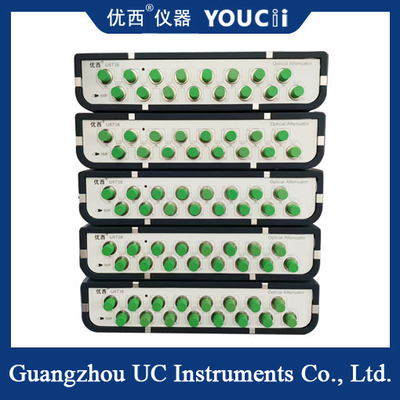

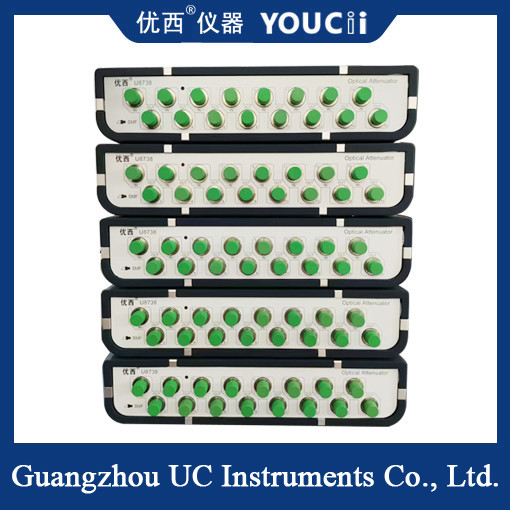

8 Kanał optycznie sterowany atenuator optyczny Kalibracja długości fali opcjonalna
8-kanałowy sterowany optycznie tłumik jest kluczowym urządzeniem stosowanym w optycznych testach i systemach komunikacji, które mogą precyzyjnie kontrolować i regulować intensywność sygnału optycznego.
Podstawowa koncepcja
Ośmiokanałowy atenuator optyczny, jak sama nazwa wskazuje, odnosi się do atenuatora optycznego z ośmioma niezależnymi kanałami,Każdy kanał może niezależnie kontrolować wielkość tłumienia sygnału optycznegoUrządzenie to jest zwykle stosowane w sytuacjach, w których konieczne jest równoległe przetwarzanie wielu sygnałów optycznych,takie jak wielokanałowe pomiary błędów modułów nadajników optycznych i pomiary czułości modułów nadajników optycznych.
Zasada działania
Zasada działania ośmiokanałowego tłumienia optycznego obejmuje głównie absorpcję światła, rozpraszanie światła, odbicie światła, technologię zmywania i tłumienie przemieszczenia.Mechanizmy te zmniejszają intensywność sygnału świetlnego poprzez różne procesy fizyczneW szczególności materiał optyczny znajdujący się wewnątrz tłumiącego optycznego absorbuje, rozprasza lub odbija część światła wpadającego,lub zwiększa utratę sprzężenia poprzez zmianę sposobu, w jaki włókno się łączy (takie jak wychylenie lub przemieszczenie), tak aby osiągnąć cel osłabienia sygnału optycznego.
Specyfikacja
| Model # |
U8734 |
U8738 |
| Zakres atenuatora |
0 ~ 40 dB |
| Długość fali kalibracyjnej |
1270 / 1286 / 1290 / 1295 / 1300 / 1305 /
1310 / 1330 / 1510 / 1530 / 1550 / 1570 nm
|
| Utrata wstawienia |
≤1,5 dB |
| Rodzaj włókna |
9/125 um jednowarunkowy |
| Rodzaj złącza |
Złącze FC/UPC |
| Dokładność osłabiająca |
≤ ± 0,1 dB (0 ~ 25 dB)
≤ ± 0,02 dB (0 ~ 25 dB przy regulacji mocy)
|
| Powtarzalność |
≤ ±0,02 dB |
| Średni czas monitorowania PM |
1 ~ 1000 ms |
| Czas rozliczenia |
100 ms |
| Szybkość przejściowa osłabienia |
0.1 ~ 50 dB/s |
| Strata zwrotu |
> 45 dB |
| Maksymalna bezpieczna moc wejściowa |
+20 dBm |
| Interfejs komunikacji |
RS232, USB, RJ45 Kontrola przez komputer |
| Okres ponownej kalibracji |
2 lata |
| Temperatura działania |
0 ̊ +40°C |
| Temperatura przechowywania |
-30°C+80°C |
| Władza |
100 ~ 240 V |
| Wymiary |
235 mm W, 55 mm H, 320 mm D |
| Waga |
30,0 kg |
8-kanałowe sterowane optycznie tłumiące optyczne mają szeroki zakres zastosowań w wielu dziedzinach, w tym między innymi:
System komunikacji optycznej: stosowany do kontroli tłumienia łączy światłowodowych w celu zapewnienia jakości transmisji i wydajności sygnałów optycznych na ścieżce optycznej.
Pomiar optyczny: w mikroskopie optycznym, kalibracji spektrometru i w innych przypadkach, stosowany do kontrolowania odbicia intensywności światła lub przenoszenia próbki na światło.
Badania fotoniczne: W eksperymentach fotonicznych jest używany do symulacji sygnałów świetlnych o różnej intensywności i badania interakcji między światłem a materią.
Wykorzystanie i utrzymanie
W przypadku stosowania 8-kanałowego, sterowanego optycznie tłumiącego światło należy pamiętać o następujących punktach:
Prawidłowe podłączenie: Upewnij się, że połączenie między tłumieniem optycznym a innymi komponentami optycznymi (takimi jak włókna optyczne, sprzęgły itp.) jest stabilne i niezawodne w celu zmniejszenia strat optycznych.
Ustawić wartość wyjściową: Ustawić wartość wyjściową przed użyciem w celu określenia początkowego stopnia tłumienia światła.
Monitorowanie w czasie rzeczywistym: wykorzystanie urządzeń pomiarowych, takich jak liczniki mocy optycznych, w celu monitorowania zmian siły sygnału optycznego w czasie rzeczywistym i odpowiedniego dostosowania.
Kalibracja okresowa: Kalibracja okresowa jest wykonywana zgodnie z cyklem kalibracyjnym w celu zapewnienia dokładności dokładności tłumienia.
