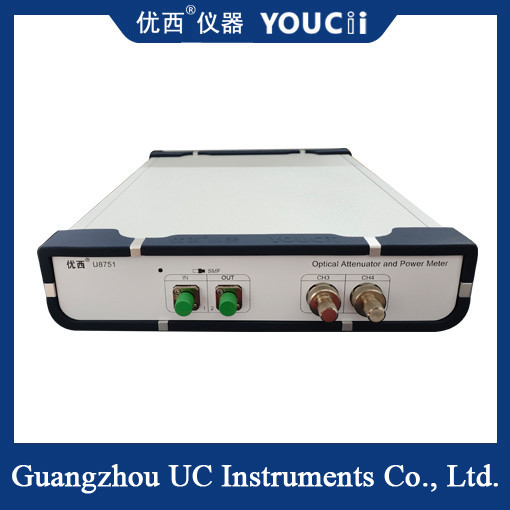

Jednokanalizowy sterowany optycznie atenuator optyczny i miernik mocy optycznej w jednym
Jednokanalizowy sterowany optycznie tłumiący i licznik mocy optycznej urządzenie 2 w 1 jest przyrządem badawczym, który integruje w jednym tłumiącego i licznik mocy optycznej.Urządzenie to ma szeroki zakres zastosowań w komunikacji optycznej, testów światłowodowych, badań i rozwoju optycznych i może zapewnić dokładne i szybkie testowanie i kontrolę sygnału optycznego.
Charakterystyka funkcjonalna
Funkcja tłumienia światła:
Urządzenie posiada funkcję jednokanałowego tłumienia optycznego, która umożliwia stałą lub hierarchiczną regulację natężenia sygnału optycznego.
Dzięki wbudowanemu precyzyjnemu silnikowi krokowemu lub elementu tłumiącemu użytkownik może precyzyjnie kontrolować stopę tłumienia sygnału optycznego w celu zaspokojenia różnych potrzeb badawczych.
Funkcje licznika mocy optycznej:
Urządzenie integruje również funkcję licznika mocy optycznej, który może bezpośrednio mierzyć absolutną moc lub względną utratę sygnału optycznego.
Miernik mocy optycznej ma charakterystykę wysokiej wrażliwości, wysokiej precyzji i szerokiego zakresu pomiarowego, który może dokładnie odzwierciedlać zmianę intensywności sygnału optycznego.
Konstrukcja "dwa w jednym":
Atenuator optyczny i licznik mocy optycznej są zintegrowane w jeden, co znacznie oszczędza przestrzeń i koszty sprzętu.
Jednocześnie konstrukcja ta zwiększa wygodę i wydajność badań, a użytkownicy mogą zakończyć tłumienie i pomiar sygnałów optycznych na tym samym urządzeniu.
Specyfikacja
| Model # |
U8751/U8752 |
| Tryb działania |
Tryb ustawienia osłabienia |
Tryb ustawiania mocy |
| Zakres |
0 ~ 40 dB |
+5 ~ -70 dBm |
| Rozstrzygnięcie |
00,01 dB |
00,001 dB |
| Powtarzalność |
±0,02 dB (0 ~ 20 dB)
±0,05 dB (20~40 dB)
|
± 0,02 dB |
| Długość fali kalibracyjnej |
1270 / 1310 / 1490 / 1550 / 1610 nm |
| Rodzaj włókna |
9/125 um jednowarunkowy |
KFZ i KFZ |
| Rodzaj złącza |
Złącze FC/UPC |
Opcja FC/SC/LC |
| Utrata wstawienia |
≤1,5 dB |
|
| Dokładność (z optyczną kontrolą mocy) |
± 0,02 dB (0 ~ 20 dB)
±0,05 dB (20~40 dB)
|
± 0,02 dB |
| Średni czas monitorowania PM |
2 ms ~ 1 s |
| Czas rozliczenia |
100 ms |
|
| Szybkość przejściowa osłabienia |
0.1 ~ 50 dB/s |
|
| Strata zwrotu |
> 45 dB |
|
| Maksymalna bezpieczna moc wejściowa |
+20 dBm |
+5dBm |
| Okres ponownej kalibracji |
2 lata |
| Temperatura działania |
0 ̊ +40°C |
| Temperatura przechowywania |
-30°C+80°C |
| Władza |
100 ~ 240 V |
| Wymiary |
235 mm W, 55 mm H, 320 mm D |
| Waga |
30,0 kg |
Obszar zastosowania
Badanie systemu łączności światłowodowej: w procesie budowy systemu łączności światłowodowejurządzenie może być stosowane do testowania właściwości tłumienia różnych ścieżek przesyłu światłowodowego, wydajności urządzeń końcowych optycznych i jakości transmisji łączy światłowodowych.
Rozwój urządzeń światłowodowych: w procesie opracowywania urządzeń światłowodowych urządzenie można wykorzystać do oceny wydajności urządzenia w zakresie tłumienia,efektywność przesyłu i inne kluczowe wskaźniki, aby zapewnić silne wsparcie dla optymalizacji i ulepszenia urządzenia.
Eksperyment nauczania komunikacji optycznej: w eksperymencie nauczania komunikacji optycznejurządzenie może zapewnić uczniom platformę do głębokiego zrozumienia zasady i technologii komunikacji optycznej, a także pomóc uczniom opanować mechanizm tłumienia sygnału optycznego, zasadę regulacji oraz skład i sposób działania systemu łączności optycznej.
