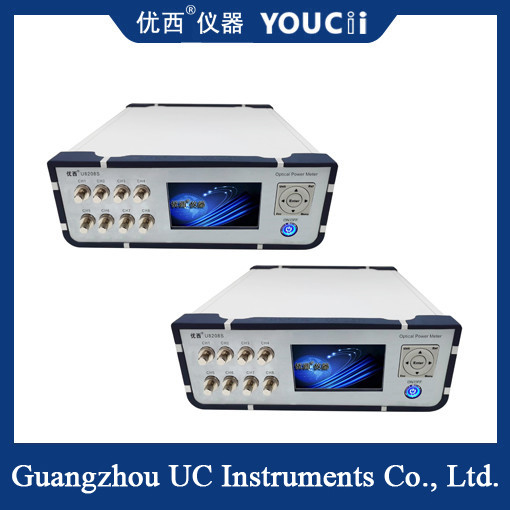

8-kanałowy licznik mocy optycznej z wysoką stabilnością wyświetlacza
Główna cecha
Wielokanalizowane pomiary: dzięki 8 niezależnym kanałom pomiaru mocy optycznej można jednocześnie monitorować wiele sygnałów optycznych, zwiększając efektywność pracy.
Wysokiej dokładności pomiarów: Advanced photoelectric conversion technology and signal processing algorithm are used to achieve high-precision optical power measurement to meet the test needs of various optical fiber communication systems.
Duży ekran: wyposażony w przejrzysty i łatwy do odczytania ekran, może wyświetlać kluczowe informacje, takie jak wartość mocy optycznej i długość fali każdego kanału w czasie rzeczywistym,który jest wygodny dla użytkowników do obserwacji i rejestracji.
szeroki zakres długości fali: obsługuje różne długości fali pomiaru mocy optycznej, takie jak 1260nm, 1310nm, 1490nm, 1550nm itp.,odpowiedni do różnych wymogów badań systemu łączności światłowodowej.
Przechowywanie i komunikacja danych: dzięki funkcji przechowywania danych wyniki pomiarów mogą być zapisywane do późniejszej analizy.obsługuje interfejsy komunikacyjne, takie jak RS232 i USB, aby ułatwić wymianę danych i zdalne sterowanie komputerami lub innymi urządzeniami.
Specyfikacja techniczna
| Model # |
U8201 |
U8202 |
U8204 |
U820XH |
| Liczba kanałów |
1 |
2 |
4 |
X |
| Zakres mocy |
+10 ~ -65 dBm |
+25 ~ -50 dBm |
| Zakres długości fali |
850 ~ 1700 nm |
| Długość fali kalibracyjnej |
850/980/1310/1490/1550/1610 nm |
| Rodzaj włókna do zastosowania |
Standardowe SM i MM do 62,5 um |
|
Absolutne
Niepewność (dokładność) w warunkach odniesienia
|
± 4% (1200 nm ~ 1610 nm) |
|
Względne
Niepewność (dokładność) w warunkach odniesienia
|
< 0,02 dB Typowe |
| Liniowość (moc) |
≤ ± 0,06 dB (1200 nm ~ 1610 nm, 0~ -50 dBm) |
| Strata zwrotu |
> 40 dB |
| Temperatura działania |
0 °C +40 °C |
| Temperatura przechowywania |
-30 ️ +80°C |
| Okres ponownej kalibracji |
2 lata |
| Wymiary |
245 mm W, 105 mm H, 320 mm D |
| Waga |
20,0 kg
|
Scenariusz zastosowania
8-kanałowy licznik mocy optycznej z ekranem wyświetlającym jest szeroko stosowany w badaniach i rozwoju, produkcji, utrzymaniu i testowaniu systemu komunikacji światłowodowej.Szczegółowe scenariusze zastosowań obejmują między innymi::
Badanie systemu łączności światłowodowej:Używane do testowania kluczowych parametrów, takich jak utrata mocy optycznej i jakość sygnału optycznego systemu łączności światłowodowej w celu zapewnienia normalnej pracy systemu.
Badanie wydajności urządzenia optycznego: stosowane do badania wskaźników wydajności urządzeń optycznych, takich jak wzmacniacze optyczne, tłumiące optyczne, przełączniki optyczne itp.,zapewnienie wsparcia danych do opracowywania i produkcji urządzeń.
Utrzymanie sieci światłowodowych: Używane do rutynowej konserwacji sieci światłowodowych, monitorowania zmian mocy sygnałów optycznych oraz terminowego wykrywania i rozwiązywania problemów.
