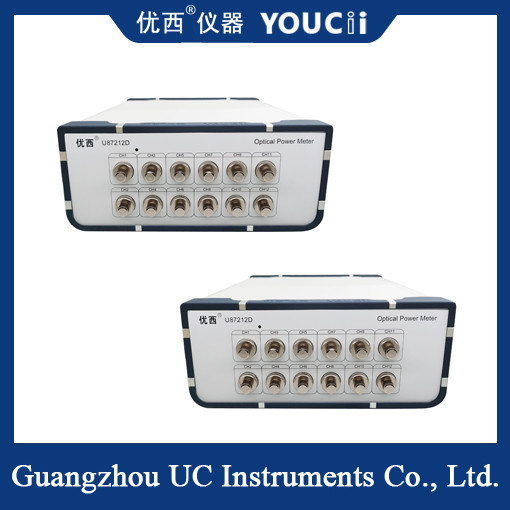

12 kanałowy szybki skaner miernik mocy optycznej +5~-75dBm 100K współczynnik pobierania próbek
12-kanałowy szybko skanujący licznik mocy optycznej jest wykorzystywany głównie do instalacji sieci optycznej, akceptacji inżynieryjnej i konserwacji.Może przetestować informacje takie jak utrata wtyczki kabli MPO jednym kliknięciemUrządzenie działa dobrze w testach pomieszczeń MPO, weryfikacji linii produkcyjnych, ocenie biegunowości i innych zastosowaniach polowych,i skuteczność badań jest znacznie wyższa niż w przypadku tradycyjnych przyrządów.
Charakterystyka techniczna
Projekcja wielokanałowa: projekt 12-kanałowy, 24 kanały mogą być dostosowywane zgodnie z wymaganiami, aby spełnić różnorodne scenariusze testowe.
Szybkie skanowanie: prędkość skanowania wynosi mniej niż 0,2 sekundy na kanał, co znacznie poprawia wydajność badania.
Wysoka precyzja pomiaru: dokładność utraty wstawienia ± 0,1 dB, rozdzielczość 0,01 dB, w celu zapewnienia dokładności wyników badań.
Szeroki zakres długości fali: zakres długości fali obejmuje 850~1700nm, odpowiedni dla różnych systemów komunikacji światłowodowej.
Przechowywanie i analiza danych: wbudowana funkcja przechowywania danych obsługuje eksport danych, ułatwiając dalszą analizę i przetwarzanie.
Interfejs komunikacji systemowej: Interfejs USB umożliwia połączenie z komputerami i innymi urządzeniami w celu przesyłania danych i zdalnego sterowania.
Uniwersalna konstrukcja interfejsu: rodzaje interfejsu obejmują SM, MM MPO/PC 12/24 rdzenia kobiecej głowicy, bez skomplikowanej konwersji, łatwy w obsłudze.
U87212DSpecyfikacja techniczna
| Model # |
U87208D |
U87212D |
U87216D |
| Liczba kanałów |
8 |
12 |
16 |
| Element czujnika |
InGaAs |
| Zakres długości fali |
850 ~ 1700 nm |
| Długość fali kalibracyjnej |
850/1310/1490/1510 ~ 1625 nm kalibracja ciągła |
| Zakres mocy |
+7 ~ -73 dBm |
| Rodzaj włókna do zastosowania |
Standardowe SM i MM do 62,5 um |
| Niepewność (dokładność) |
± 4% (1200 nm ~ 1610 nm) |
| Względna niepewność |
< 0,02 dB Typowe |
| Liniowość (moc) |
≤ ± 0,06 dB (1200 nm ~ 1610 nm, 0~ -60 dBm) |
| Strata zwrotu |
> 50 dB |
| Interfejs komunikacji |
RS232, USB, RJ45, SMA Trig. |
| Temperatura działania |
0 °C +40 °C |
| Temperatura przechowywania |
-30 ️ +80°C |
| Okres ponownej kalibracji |
2 lata |
| Wymiary |
235Wx55Hx320D |
245Wx105Hx320D mm |
| Waga |
20,0 kg |
30,0 kg |
Obszar zastosowania
12-kanałowy szybki licznik mocy optycznej jest szeroko stosowany w komunikacji optycznej, przetwarzaniu laserowym, medycynie, badaniach naukowych i innych dziedzinach.może być używany do pomiaru mocy wyjściowejW dziedzinie przetwarzania laserowego, w szczególności w dziedzinie przetwarzania laserów, stosowane są następujące metody:jest stosowany głównie do testowania laserów i ich mocy wyjściowej w celu zapewnienia niezawodności i bezpieczeństwa procesu przetwarzaniaPonadto w dziedzinie medycyny i badań naukowych ma również szeroki zakres zastosowań.
