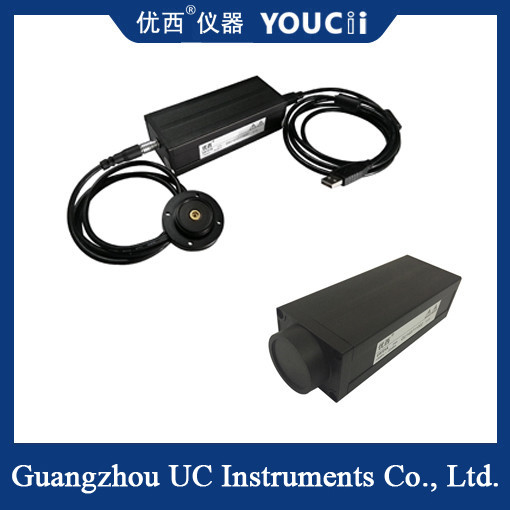

USB Szybkie skanowanie PD Zewnętrzny licznik mocy optycznej Sonda +5~-70dBm
Charakterystyka funkcjonalna
Połączenie interfejsu USB:
Jest podłączony do komputera za pośrednictwem interfejsu USB, aby zrealizować transmisję i odczytywanie danych w czasie rzeczywistym.
Wspieranie funkcji plug and play, uproszczenie procesu podłączenia i użytkowania.
Funkcja szybkiego skanowania:
Dzięki możliwości szybkiego pobierania próbek można w krótkim czasie wykonać wiele pomiarów mocy optycznej.
Jest odpowiedni do scenariuszy pomiaru mocy optycznej, które wymagają monitorowania w czasie rzeczywistym i szybkiej reakcji.
Projekt zewnętrzny PD:
Fotodioda (PD) jest zewnętrzna jako detektor światła, co pozwala sondzie na większą elastyczność w dostosowaniu się do różnych środowisk pomiarowych i potrzeb.
Zewnętrzna konstrukcja pomaga również chronić fotodiodę przed uszkodzeniami, przedłużając żywotność sondy.
Wysoka precyzja pomiaru:
Sonda przyjmuje urządzenie konwersji fotoelektrycznej o wysokiej wydajności, które może wykonywać precyzyjne pomiary mocy optycznej.
Obejmujące szeroki zakres zakresów pomiarów i długości fal w celu zaspokojenia różnych potrzeb pomiaru mocy optycznej.
| Model |
U8721A |
U8721B |
U8721C |
U8721D |
U8721H |
| Element czujnika |
InGaAs |
| Zakres długości fali |
850 ~ 1700 nm |
| Długość fali kalibracyjnej |
850 / 980 / 1310 / 1510 ~ 1640nm Ciągła kalibracja |
| Zakres mocy (dBm) |
+ 5 ~ -65 |
+ 5 ~ -70 |
+ 5 ~ -80 |
+ 25 ~ -60 |
|
Okres pobierania próbek mocy ((Słowo)
|
100 us ((10KHz) |
10 us ((100KHz) |
| Rodzaj włókna do zastosowania |
Standard SM i MM |
| interfejs wejściowy optyczny |
Wyroby z tworzyw sztucznych/Adapter LC/SC |
|
Absolutne
Niepewność (dokładność) w warunkach odniesienia
|
± 4% (1200 nm ~ 1610 nm) |
|
Względne
Niepewność (dokładność) w warunkach odniesienia
|
< 0,02 dB Wartość typowa |
| Liniowość (moc) |
≤ ± 0,06 dB (1200 ~ 1610 nm, + 0 ~ -60 dBm) |
| Strata zwrotu |
> 40 dB |
| Interfejs komunikacji |
USB |
+Trig |
+Trig +BNC |
+Trig |
| okres kalibracji |
2 lata |
| Temperatura działania |
0 ~ +40°C |
| Temperatura przechowywania |
-30 ~ +80°C |
| Wymiary |
52 mm H,60 mm W,150 mm D |
| Waga |
10,0 kg |
Zewnętrzne sondy licznika mocy optycznej z szybkim skanowaniem USB PD są szeroko stosowane w następujących obszarach:
Komunikacja światłowodowa: stosowana do pomiaru mocy optycznej w systemie komunikacji światłowodowej, monitorowania jakości transmisji sygnału,i zapewnić stabilne działanie systemu łączności.
Badania optyczne: Używane w laboratorium optycznym do pomiaru wydajności urządzeń optycznych, takich jak lasery, wzmacniacze optyczne, atenuatory optyczne itp.zapewnienie wsparcia danych dla badań i rozwoju optycznych.
Monitorowanie sieci optycznej: jest stosowane do monitorowania zmian mocy optycznej w sieci optycznej w czasie rzeczywistym, wykrywania i rozwiązywania potencjalnych awarii sieci w czasie,i zapewnić stabilną pracę sieci.
Badania naukowe: W dziedzinie optyki, optoelektroniki i innych badań, stosowane do pomiaru i analizy zmian i cech mocy optycznej,promowanie postępu naukowego i innowacji technologicznych w dziedzinach pokrewnych.
