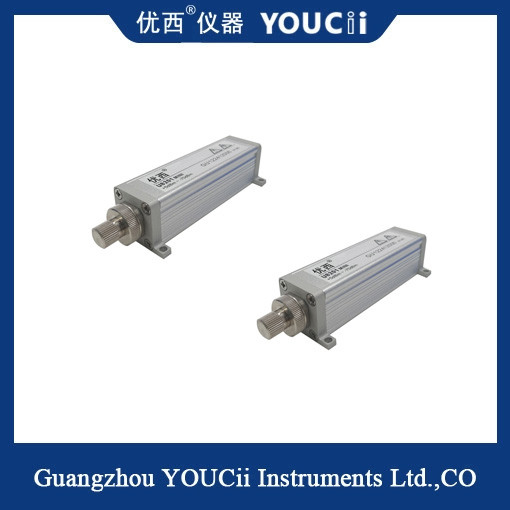

Mini jednokanałowy moduł licznika mocy optycznej +7 ~ -70 dBm
Mini jednokanałowy moduł licznika mocy optycznej służy głównie do pomiaru mocy bezwzględnej sygnału optycznego lub względnej utraty mocy optycznej przez sekcję włókna optycznego.Może pomóc użytkownikom szybko i dokładnie ocenić jakość transmisji światłowodowej i zapewnić stabilność i niezawodność systemu łączności.
Kompaktowy rozmiar: mini konstrukcja sprawia, że moduł jest łatwy w noszeniu i obsłudze, nadaje się do użytku w złożonych środowiskach, takich jak wysoka wysokość i pole.
Pomiar pojedynczego kanału: pomiar mocy optycznej za pośrednictwem pojedynczego kanału upraszcza proces pracy i poprawia wydajność pomiaru.
Wysoka precyzja pomiarów: W celu zapewnienia dokładności i stabilności wyników pomiarów wykorzystuje się zaawansowane moduły układu scalonego i fotodiody.
Kalibracja wielokolorowa: wbudowane w konwencjonalne punkty kalibracji długości fali (takie jak 1310nm, 1490nm, 1550nm itp.), przy jednoczesnym obsłudze niestandardowej kalibracji długości fali,aby sprostać potrzebom różnych scenariuszy zastosowań.
Długa żywotność: W celu zapewnienia długotrwałego użytkowania wykorzystuje się oszczędne w energii konstrukcje i ładowalne baterie litowe (lub baterie suche).
Łatwa obsługa: zadanie pomiarowe można wykonać za pomocą prostego przycisku i obsługuje się funkcję automatycznej kalibracji zerowej, co zmniejsza trudność obsługi.
Specyfikacja
| Model |
U8201MINI |
| Element czujnika |
InGaAs |
| Zakres długości fali |
850 ~ 1700 nm |
| Długość fali kalibracyjnej |
850/980/1310/1490/1550/1610 nm |
| Zakres mocy (dBm) |
+7 ~ -70 dBm |
| Okres pobierania próbek mocy ((Słowo) |
1 ms ((1KHz) |
| Rodzaj włókna do zastosowania |
Standardowe SM i MM do 62,5 um |
| interfejs wejściowy optyczny |
FC/PC lub FC/APC |
| Bezwzględna niepewność (dokładność) w warunkach odniesienia |
± 4% (1200 nm ~ 1610 nm) |
| Względna niepewność (dokładność) w warunkach odniesienia |
< 0,02 dB Typowe |
| Liniowość (moc) |
≤ ± 0,06 dB (1200 nm ~ 1610 nm, 5~ -50 dBm) |
| Strata zwrotu |
> 40 dB |
| Interfejs komunikacji |
RS232 |
| Okres kalibracji |
2 lata |
| Temperatura działania |
0 ~ +40°C |
| Temperatura przechowywania |
-30 ~ +80°C |
| Wymiary |
37 mm W, 25 mm H, 115 mm D |
| Waga |
0.2 kg |
Mini jednokanałowy moduł licznika mocy optycznej jest odpowiedni do następujących scenariuszy:
Położenie kanału komunikacyjnego: Używane do pomiaru strat i poziomu mocy optycznej łączy światłowodowych podczas budowy i konserwacji systemów komunikacji światłowodowej.
Utrzymanie urządzenia: Okresowe sprawdzanie i utrzymywanie urządzeń łączności światłowodowej w celu zapewnienia ich normalnej pracy i jakości łączności.
Badania i produkcja: Używane do pomiaru charakterystyki mocy i strat sygnałów optycznych podczas badań i produkcji optycznych.
