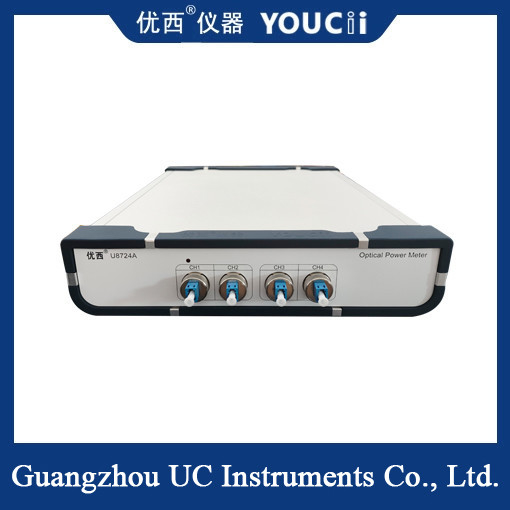

4-kanałowy pomiar mocy optycznej z wbudowaną sondą
Czterokanałowy licznik mocy optycznej składa się głównie z fotodetektora, wzmacniacza, filtra, konwertera analogowo-cyfrowego i mikroprocesora.sygnał optyczny jest odbierany przez fotodetektor i przekształcany w sygnał elektryczny, który jest przetwarzany przez wzmacniacz i filtr, a następnie przekształcany w sygnał cyfrowy przez konwerter analogowo-cyfrowy, a wreszcie przetwarzany i wyświetlany przez mikroprocesor.Proces ten zapewnia dokładność i stabilność pomiarów.
Cechy i zalety
Wysoka wrażliwość: Czterokanałowy licznik mocy optycznej ma niezwykle wysoką wrażliwość i jest w stanie wykryć bardzo słabe początkowe poziomy sygnału do śledzenia w czasie rzeczywistym i zwiększone poziomy sygnału.
Wysoka dokładność: Dzięki zoptymalizowanej, wydajnej elektroniki analogowej i technologii tłumienia hałasu,czterokanałowe liczniki mocy optycznych zapewniają bardzo niskie i stabilne poziomy sygnału zerowego oraz maksymalną dokładność w całym zakresie mocy.
Wielokanalizowane pomiary: Czterokanalizowy licznik mocy optycznej może jednocześnie mierzyć sygnał optyczny czterech kanałów, co znacznie poprawia wydajność pomiaru.
Duży zakres dynamiczny: ma głęboki zakres dynamiczny, może dostosowywać się do różnych potrzeb pomiarowych sygnału świetlnego o różnej intensywności.
Sspecyfikacja
| Model # |
U8724A |
U8724H |
U8724C |
| Element czujnika |
InGaAs |
| Zakres długości fali |
850 ~ 1700 nm |
| Długość fali kalibracyjnej |
850/980/1310/1490/1550/1610 nm |
1510~1625 nm
Kontynuacyjna kalibracja
|
| Zakres mocy |
+10 ~ -65 dBm |
+25~-55dBm |
+5~-75dBm |
| Okres pobierania próbek |
100us (10KHz) |
10 us (100KHz) |
| Rodzaj włókna do zastosowania |
Standardowe SM i MM do 62,5 um |
| Niepewność (dokładność) |
± 4% (1200 nm ~ 1610 nm) |
| Względna niepewność (dokładność) |
< 0,02 dB Typowe |
| Liniowość (moc) |
≤ ± 0,06 dB (1200 nm ~ 1610 nm, 0~ -60 dBm) |
| Strata zwrotu |
> 40 dB |
| Interfejs komunikacji |
RS232, USB, sterowanie przez komputer |
| Temperatura działania |
0 °C +40 °C |
| Temperatura przechowywania |
-30 ️ +80°C |
| Okres ponownej kalibracji |
2 lata |
| Wymiary |
235 mm W, 55 mm H, 320 mm D |
| Waga |
30,0 kg |
Obszar zastosowania
Komunikacja optyczna: The four-channel optical power meter is used in the field of optical communication to measure the signal strength of each node in optical fiber communication and help regulate the transmission and reception of optical signalsJednocześnie może być również stosowany do testowania łączników światłowodowych, osłabienia światłowodowego itp.
wykrywanie światłowodu: w dziedzinie wykrywania światłowodu można użyć czterokanałowego licznika mocy optycznej do pomiaru stopnia gięcia i kierunku gięcia światłowodu,w celu odzwierciedlenia zmiany temperatury obiektu mierzonegoPonadto ma szeroki zakres zastosowań w czujnikach ciśnienia i czujnikach naprężenia.
Nauki o życiu: W dziedzinie nauk o życiu czterokanałowe liczniki mocy optyczne mogą być stosowane do pomiarów komórkowych i molekularnych.do pomiaru wartości absorpcji próbki można użyć czterokanałowego licznika mocy optycznej, obliczając w ten sposób stężenie białka w próbce.
