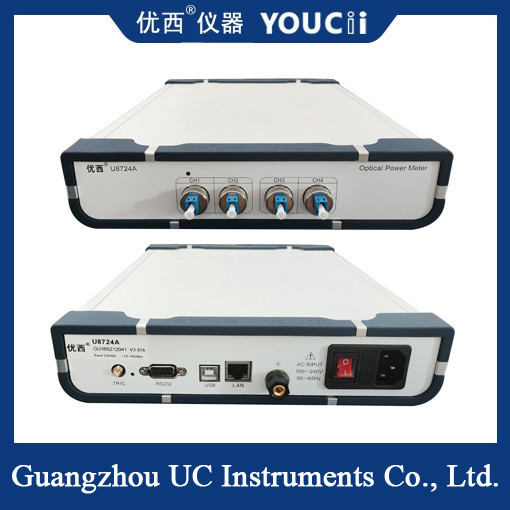

Czterokanałowy port LC szybkiego skanowania licznik mocy optycznej +10~-65dBm
Zasada działania czterokanałowego szybko skanującego licznika mocy optycznej polega na przekształcaniu sygnałów optycznych w sygnały elektryczne za pomocą rozpraszania i absorpcji.detektor przekształca sygnał świetlny w sygnał elektryczny, a następnie wykorzystuje obwód do pomiaru i wzmacniania sygnału, nawet jeśli słaby sygnał może być dokładnie zmierzony, i konwertuje współczynnik skuteczności lub energię.
Charakterystyka techniczna
Wielokanalizowane pomiary: konstrukcja czterokanalizowana umożliwia jednoczesne pomiary wielu sygnałów optycznych, zwiększając efektywność pomiarów.
Szybkie skanowanie: dzięki funkcji szybkiego skanowania może szybko przechwycić zmianę sygnału optycznego, co jest odpowiednie do dynamicznych scenariuszy pomiarowych.
Wysoka precyzja: wykorzystanie detektora o wysokiej precyzji i obwodu pomiarowego w celu zapewnienia dokładności wyników pomiarów.
Szeroki zakres długości fali: obsługuje różne długości fali pomiaru sygnału świetlnego, aby spełnić różne wymagania aplikacyjne.
Sspecyfikacja
| Model # |
U8724A |
U8724H |
U8724C |
| Element czujnika |
InGaAs |
| Zakres długości fali |
850 ~ 1700 nm |
| Długość fali kalibracyjnej |
850/980/1310/1490/1550/1610 nm |
1510~1625 nm
Kontynuacyjna kalibracja
|
| Zakres mocy |
+10 ~ -65 dBm |
+25~-55dBm |
+5~-75dBm |
| Okres pobierania próbek |
100us (10KHz) |
10 us (100KHz) |
| Rodzaj włókna do zastosowania |
Standardowe SM i MM do 62,5 um |
| Niepewność (dokładność) |
± 4% (1200 nm ~ 1610 nm) |
| Względna niepewność (dokładność) |
< 0,02 dB Typowe |
| Liniowość (moc) |
≤ ± 0,06 dB (1200 nm ~ 1610 nm, 0~ -60 dBm) |
| Strata zwrotu |
> 40 dB |
| Interfejs komunikacji |
RS232, USB, sterowanie przez komputer |
| Temperatura działania |
0 °C +40 °C |
| Temperatura przechowywania |
-30 ️ +80°C |
| Okres ponownej kalibracji |
2 lata |
| Wymiary |
235 mm W, 55 mm H, 320 mm D |
| Waga |
30,0 kg |
Obszar zastosowania
Komunikacja optyczna: stosowana do pomiaru mocy wyjściowej, strat i innych parametrów sprzętu łączności optycznej, co jest bardzo ważne dla poprawy jakości i stabilności komunikacji.
Wskaźnik światłowodowy: Jest szeroko stosowany w dziedzinie wykrywania światłowodowego, takich jak czujnik temperatury, czujnik ciśnienia i czujnik naprężenia,i odzwierciedla zmianę fizycznej wielkości pomiarowego obiektu poprzez pomiar stopnia gięcia i kierunku gięcia światłowodu.
Nauki o życiu: w dziedzinie pomiarów komórkowych i molekularnych w naukach o życiu, takich jak pomiary białek,do pomiaru wartości absorpcji próbki można użyć czterokanałowego licznika mocy optycznej, obliczając w ten sposób stężenie białek w próbce.
Przetwarzanie laserowe: Używane do testowania laserów i ich mocy wyjściowej w celu określenia niezawodności i bezpieczeństwa procesu przetwarzania.
Obszary badawcze: Używane do pomiaru i kalibracji natężenia światła w eksperymentach optycznych oraz analizy wydajności fotokatalitycznej w badaniach materiałów katalizatora.
