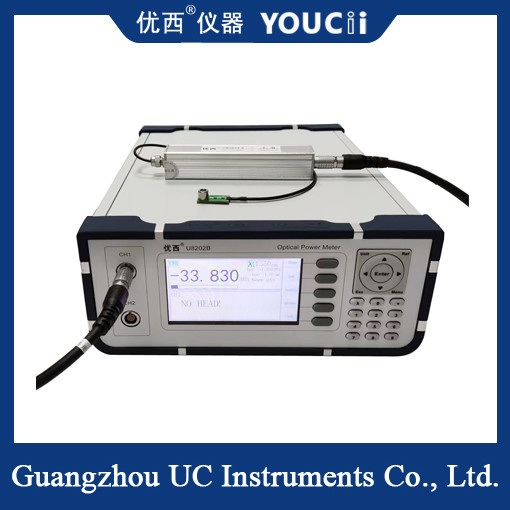

Ultracienkie zewnętrzne sondy PD do dwukanałowego licznika mocy optycznej

Model #

U82024

Element czujnika

InGaAs

Rozmiar PD

φ2 mm

Zakres długości fal

900 ~ 1700 nm

Długość fali kalibracji

1310 / 1550 / 1650nmKalibracja segmentowa

Zakres mocy

+10 ~ - 45 dBm

Okres próbkowania mocy(szybkość)

1 ms(1KHz)

Typ włókna aplikacyjnego

Standardowe SM i MM do rdzenia 62,5 um

Bezwzględna

Niepewność (dokładność) w warunkach odniesienia

± 4% (1200 nm ~ 16mm wys., 0 nm)

Względna

Niepewność (dokładność) w warunkach odniesienia

＜ 0,02 dB Typowe

Liniowość (moc)

≤ ± 0,06 dB (1200 nm ~ 16mm wys., 0 nm, 0 ~ -40dBm)

Tłumienie odbiciowe

＞ 40 dB

Wejście optyczne Interfejs

Gołe włóknowejście Wymiar przedni sondy

5,0 mm szer. x 2,5 mm wys. x 20,0 mm gł.

Interfejs komunikacyjny

RS232/ USBTemperatura pracy

0  ～

+40

℃Okres ponownej kalibracji -30 Y

+80

℃Okres ponownej kalibracji 2 Y

Rok

Wymiary5mm szer.,

2,5

mm wys.,  20mm gł. Waga0 .5 kg

Konstrukcja ultra-cienkiej sondy PD

Kompaktowy rozmiar: Ultra-cienkie sondy (takie jak te o grubości mniejszej niż 5 mm) są łatwe do zintegrowania z kompaktowymi urządzeniami lub wąskimi przestrzeniami, co sprawia, że nadają się do takich scenariuszy, jak komunikacja światłowodowa i testowanie modułów optycznych.Wysoka czułość: Wykorzystując materiały takie jak InGaAs, pokrywające pasmo 800-1700 nm (typowe długości fal komunikacyjnych), czułość może osiągnąć -45dBm lub nawet mniej, co sprawia, że nadaje się do pomiaru sygnałów o niskiej mocy.
