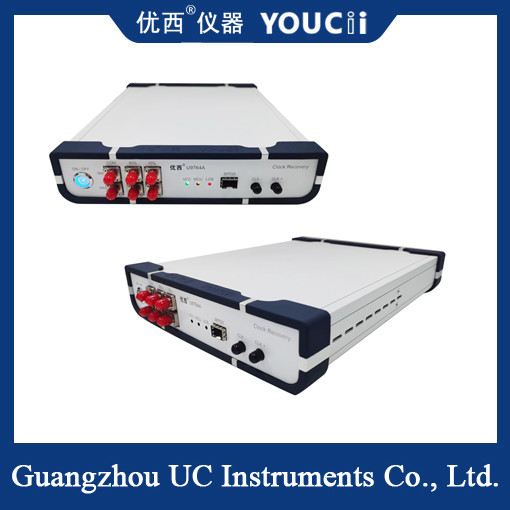

100 Gb/s wielodziałowy CDR zapewnia sygnał odzyskiwania zegara

Wielodziałowy CDR 100Gbps zapewnia sygnał odzyskiwania zegara

Wskaźniki techniczne
Prędkość transmisji danych: obsługuje odzyskiwanie zegara od 25 do 28 Gbps, pokrywając wymagania testów wielokanałowych od 100 Gbps.

Typ interfejsu: przyjmowany jest port optyczny SFP28, kompatybilny z światłowłonkami jedno-/wielo-trybów i kompatybilny z złączami takimi jak FC-PC.

Czułość: Czułość OMA jest mniejsza niż -8 DBM (wielowarunkowa) i -13 DBM (jednorzędowa), zapewniając stabilną pracę przy niskiej mocy optycznej.

Jitter zegarowy: Jitter zegarowy wyjściowy jest mniejszy niż 200 fs (np. przy 53,125 GBd), zapewniając dokładność testowania sygnału dużych prędkości.

Wskaźnik podziału częstotliwości: obsługuje współczynniki podziału częstotliwości, takie jak 1/2, 1/4, 1/8, 1/16, i 1/32, elastycznie dostosowując się do różnych scenariuszy badań.

Scenariusze zastosowań
Badanie urządzeń sieci optycznych:Jest stosowany do badań i rozwoju oraz badań produkcyjnych modułów optycznych 100G/400G oraz komponentów TOSA/ROSA w celu weryfikacji integralności sygnału i jakości schematu oczu.

Wysokiej prędkości testowanie szeregowego szlaku: obsługuje odzyskiwanie zegara dla interfejsów takich jak PCIe i SATA w celu zapewnienia synchronizacji transmisji danych.

Badanie transmisji na duże odległości: w badaniu transmisji światłowodowej w zakresie od pięciu do dziesięciu kilometrówrozwiązanie problemu nagromadzenia drgania spowodowanego różnymi źródłami bitowego błędu zegarka i sygnałów optycznych.

Badanie wielokanałowe urządzenia optycznego: poprzez dwukanałowe lub wielokanałowe odzyskiwanie zegara, osiąga się równoległe testowanie wielu sygnałów optycznych w celu zwiększenia wydajności.
