Szczegóły Produktu:
|
Nazwa produktu: | Oscyloskop optyczny o pełnej częstotliwości | Zakres długości fali: | 1600 nm do 800 nm |
---|---|---|---|
Zakres szybkości transmisji danych: | 0,155 - 11,3 Gb/s | temperatura robocza: | -40 ~ 85 ℃ |
Model: | U9710A | Marka: | YOUCII |
Podkreślić: | Oscyloskop optyczny 10 Gb/s CDR,oscyloskop optyczny 1600 nm,oscyloskop optyczny 800 nm |

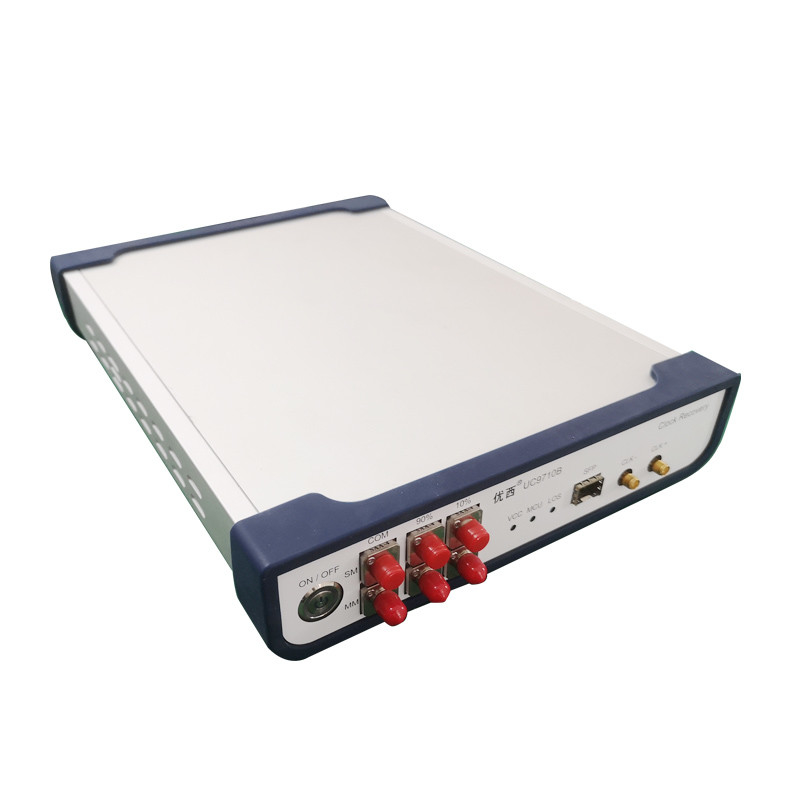

U9710A CDR o pełnej szybkości 10 Gb/s
NIE. | Specyfikacje | Maks. | min. | Jednostka. |
1 | Zakres szybkości transmisji danych | 11.3 | 0,155 | Gb/s |
2 | Zakres długości fali | 1600 | 800 | nm |
3 | Zakres wejścia optycznego (określony przez czułość modułu) | +3 | -15 | dBm |
4 | Wyjście odzyskanego zakresu zegara elektrycznego | 5,65 / 2,825 | 0,0775/0,03875 | GHz |
5 | Wyjściowa amplituda zegara elektrycznego | 600 (wartość typowa) | mVpp | |
6 | Czas narastania zegara (OC-192) (20% ~ 80%) | 33.1 | 22.2 | ps |
7 | Czas opadania zegara (OC-192) (80% ~ 20%) | 33,7 | 23,9 | ps |
8 | Jitter wyjściowy (10,3125 Gb/s) | 1 (wartość typowa) | ps | |
9 | Częstotliwość zegara (szybkość 10,3125 Gb/s, podzielona przez 2/4) | 5,156 / 2,578 | 5,156 / 2,578 | GHz |
10 | Wewnętrzne wykrywanie utraty sygnału (LOS) | 128 (przeciążenie) | 5 (czułość) | mV |
11 | Napięcie zasilania (napięcie wejściowe zasilacza zewnętrznego) | 5.5 | 4 | V |
12 | Temperatura robocza | 85 | -40 | ℃ |
U9710 CDR (moduł odzyskiwania zegara) jest używany głównie do dostarczania sygnału przywracania zegara w środowisku testowym bez wyzwalania zegara, aby użyć oscyloskopu próbkującego do przetestowania schematu oka optycznego urządzenia.Typowym zastosowaniem jest testowanie sprzętu sieci optycznej lub produktu BOB w aplikacji PON.Ponieważ samo urządzenie fotometryczne nie ma wyjścia zegarowego z podziałem częstotliwości, konieczne jest odzyskanie sygnału zegarowego w celu wyzwolenia oscyloskopu próbkującego podczas testowania schematu oka optycznego.
U9710 CDR posiada port optyczny SFP, który jest odpowiedni dla konwencjonalnych SFP, SFP+, OLT SFP i innych modułów optycznych.Potrzebuje tylko odbiornika modułu optycznego, aby przekonwertować sygnał optyczny na sygnał elektryczny, a następnie wyodrębnić i wyprowadzić zegar sygnału elektrycznego.Sygnał zegarowy jest używany głównie jako sygnał wyzwalający oscyloskopu.Urządzenie to samo dostosowuje się do tempa i nie wymaga konfiguracji oprogramowania.
