U9710B CDR o pełnej szybkości 10 Gb/s
| NIE. |
Specyfikacje |
Maks. |
min. |
Jednostka. |
| 1 |
Zakres szybkości transmisji danych |
11.3 |
0,155 |
Gb/s |
| 2 |
Zakres długości fali |
1600 |
800 |
nm |
| 3 |
Zakres wejścia optycznego (określony przez czułość modułu) |
+3 |
-15 |
dBm |
| 4 |
Wyjście odzyskanego zakresu zegara elektrycznego |
5,65 / 2,825 |
0,0775/0,03875 |
GHz |
| 5 |
Wyjściowa amplituda zegara elektrycznego |
600 (wartość typowa) |
mVpp |
| 6 |
Czas narastania zegara (OC-192) (20% ~ 80%) |
33.1 |
22.2 |
ps |
| 7 |
Czas opadania zegara (OC-192) (80% ~ 20%) |
33,7 |
23,9 |
ps |
| 8 |
Jitter wyjściowy (10,3125 Gb/s) |
1 (wartość typowa) |
ps |
| 9 |
Częstotliwość zegara (szybkość 10,3125 Gb/s, podzielona przez 2/4) |
5,156 / 2,578 |
5,156 / 2,578 |
GHz |
| 10 |
Wewnętrzne wykrywanie utraty sygnału (LOS) |
128 (przeciążenie) |
5 (czułość) |
mV |
| 11 |
Napięcie zasilania (napięcie wejściowe zasilacza zewnętrznego) |
5.5 |
4 |
V |
| 12 |
Temperatura robocza |
85 |
-40 |
℃ |

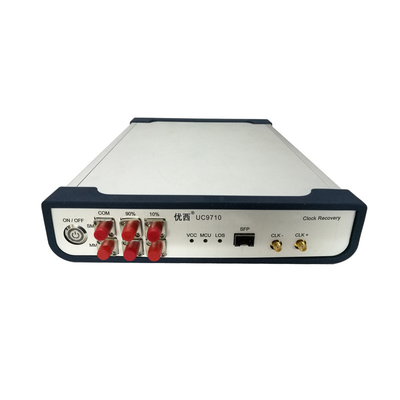

U9710 CDR (moduł odzyskiwania zegara) jest używany głównie do dostarczania sygnału przywracania zegara w środowisku testowym bez wyzwalania zegara, aby użyć oscyloskopu próbkującego do przetestowania schematu oka optycznego urządzenia.Typowym zastosowaniem jest testowanie sprzętu sieci optycznej lub produktu BOB w aplikacji PON.Ponieważ samo urządzenie fotometryczne nie ma wyjścia zegarowego z podziałem częstotliwości, konieczne jest odzyskanie sygnału zegarowego w celu wyzwolenia oscyloskopu próbkującego podczas testowania schematu oka optycznego.
U9710 CDR posiada port optyczny SFP, który jest odpowiedni dla konwencjonalnych SFP, SFP+, OLT SFP i innych modułów optycznych.Potrzebuje tylko odbiornika modułu optycznego, aby przekonwertować sygnał optyczny na sygnał elektryczny, a następnie wyodrębnić i wyprowadzić zegar sygnału elektrycznego.Sygnał zegarowy jest używany głównie jako sygnał wyzwalający oscyloskopu.Urządzenie to samo dostosowuje się do tempa i nie wymaga konfiguracji oprogramowania.
