U9764B CDR 25~28 Gb/s
| NIE. |
Specyfikacje |
Maks. |
min. |
Jednostka. |
| 1 |
Zakres szybkości transmisji danych |
28.1 |
25,6 |
Gb/s/Gb/s |
| 2 |
Zakres długości fali (tryb pojedynczy) |
1600 |
800 |
nm |
| 3 |
Zakres wejścia optycznego (określony przez czułość modułu) |
+3 |
-12 |
dBm |
| 4 |
Dzielnik wyjścia odzyskiwania zegara |
2 / 4 / 8 / 16 / 64 / 256 |
|
| 5 |
Wyjściowa amplituda zegara elektrycznego |
800 (wartość typowa) |
mVpp |
| 6 |
Amplituda wyjściowa różnicowego zegara CML |
800 |
200 |
mVpp |
| 7 |
Losowy jitter wyjścia zegara |
800 |
300 |
fs |
| 8 |
Częstotliwość zegara (na przykład 28,1 Gb/s) |
14.05 |
0,11 |
GHz |
| 9 |
Wewnętrzne wykrywanie utraty sygnału (LOS) |
128 (przeciążenie) |
5 (czułość) |
mV |
| 10 |
Napięcie zasilania (napięcie wejściowe zewnętrznego zasilacza) |
5.5 |
4 |
V |
| 11 |
Temperatura robocza |
70 |
10 |
℃ |
| 12 |
Adaptowalne typy modułów |
SFP28, SR, LR, BIDI |
|

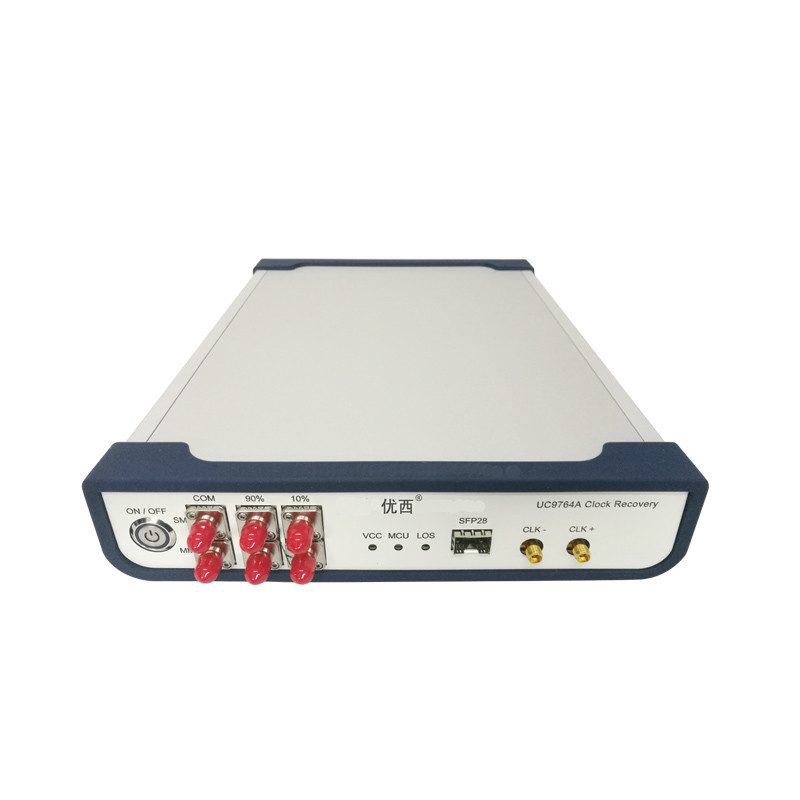

U9764A CDR (moduł odzyskiwania zegara) jest używany głównie do dostarczania sygnału przywracania zegara w środowisku testowym bez wyzwalania zegara, aby użyć oscyloskopu próbkującego do przetestowania schematu oka optycznego urządzenia.Typowym zastosowaniem jest testowanie sprzętu sieci optycznej lub produktu BOB w aplikacji PON.Ponieważ samo urządzenie fotometryczne nie ma wyjścia zegarowego z podziałem częstotliwości, konieczne jest odzyskanie sygnału zegarowego w celu wyzwolenia oscyloskopu próbkującego podczas testowania schematu oka optycznego.
U9764A CDR ma port optyczny SFP28, który jest odpowiedni dla konwencjonalnych SFP28, SR, LR, BIDI i innych modułów optycznych w obudowach SFP.Potrzebuje tylko odbiornika modułu optycznego, aby przekonwertować sygnał optyczny na sygnał elektryczny, a następnie wyodrębnić i wyprowadzić zegar sygnału elektrycznego.Sygnał zegarowy jest używany głównie jako sygnał wyzwalający oscyloskopu.
