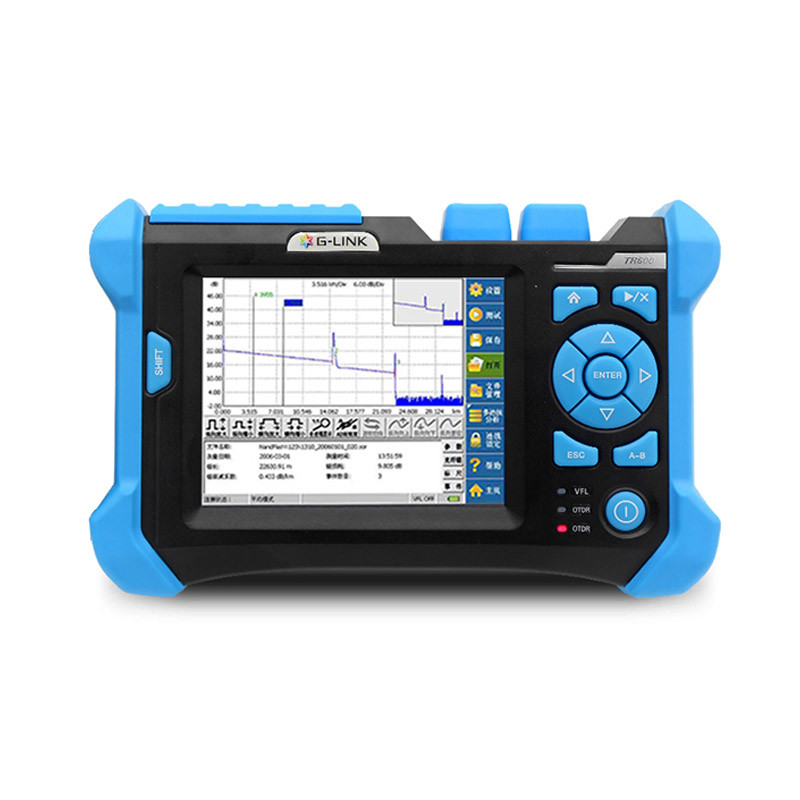

TR600-SV20A Reflektometr optyczny w dziedzinie czasu Tester światłowodów OTDR
Specyfikacja techniczna:
| Długość fali (nm) |
850/1300 |
1310/1550 |
1310/1490/1550 |
1625 |
| Zakres dynamiczny (dB)2 |
21/19 |
35/33 |
38/36 |
40/38 |
32/30/30 |
344 |
365 |
| Szerokość impulsu (ns) |
5,20,40,80,160,320,640,1280 |
5,20,40,80,160,320,640,1280,2560,5120,10240,20480 |
| Powierzchnia ślepa zdarzeń (m)3 |
2m |
2m |
| Obszar ślepy tłumienia (m)3 |
9m |
9m |
| liniowość (dB/dB) |
±0,05dB/dB |
| Próg strat (dB) |
0,05 |
| Rozdzielczość strat (dB) |
0,01 |
| Rozdzielczość próbkowania (m) |
0,125 do 8 |
| Punkt pobierania próbek |
32 tys |
| Niepewność odległości (m) |
±(1 m + 5×10-5× odległość + interwał próbkowania) |
| Zasięg odległości (km) |
0,3 do 200 |
| Typowy czas trwania odświeżania w czasie rzeczywistym (s) |
0,2 |
| Pojemność pamięci śledzenia |
Karta SD (2G),＞ Artykuł 1000 |
| Zmierz długość |
Zdefiniowane przez użytkownika, 5 sekund, 10 sekund, 15 sekund, 30 sekund, 1 minuta, 2 minuty, 3 minuty są opcjonalne |
| Ogólna specyfikacja |
|
Typ interfejsu |
| Rozmiar (wys. × szer. × gł.) |
150×235×66 |

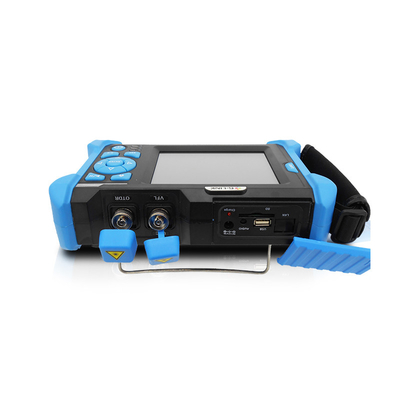

Interfejs optyczny |
FC/UPC (PC, opcjonalnie APC) |
| Waga |
1,5 kg |
Interfejs danych |
Interfejs USB, interfejs karty SD |
| Temperatura |
Temperatura robocza -10 ℃ do 50 ℃ |
|
| Temperatura przechowywania -40 ℃ do 70 ℃ |
Wizualna lokalizacja usterki VFL |
| Wilgotność względna |
0% do 95% (kondensacja) |
Długość fali |
650nm |
| Zasilanie |
Baterie litowe;Ciągły czas pracy ≥8 godzin |
Moc wyjściowa (dBm) |
≥-3 |
| Okres gwarancji |
12 miesięcy |
Przetestuj maksymalną odległość |
5km |
|
Uwaga: 1. Specyfikacje techniczne opisują gwarantowaną wydajność przyrządu podczas pomiarów z typowym złączem PC. Niepewność spowodowana współczynnikiem załamania światła światłowodu nie jest brana pod uwagę.
2. Zakres dynamiczny to dane zmierzone przy maksymalnej szerokości impulsu i średnim czasie 3 minut. Zakres dynamiczny jest mierzony przy 100 km/10240 ns/3 min.
3. Warunki pomiaru obszaru niewidomego: zdarzenie odbicia mieści się w odległości 4 km, intensywność odbicia wynosi <-35dB, a do pomiaru używana jest minimalna szerokość impulsu.
4. Zakres dynamiki mierzony filtrem.
5. Zakres dynamiki mierzony bez filtra.
|

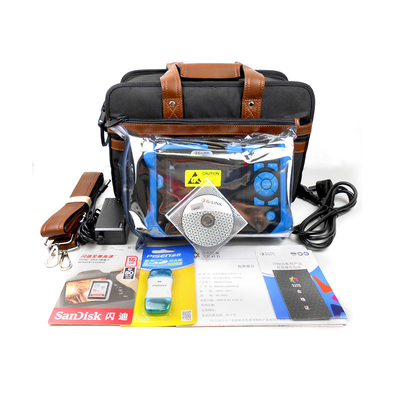

Konfiguracja:
1. TR600 SV20A host reflektometru optycznego w domenie czasu + adapter FC, SC
2. Oprogramowanie do analizy krzywej + instrukcja
3. Zasilacz
4. Karta SD + czytnik kart
5. Torba transportowa
Opis produktu:
● Kompleksowe aplikacje do testowania światłowodów, zapewniające wybór wielu długości fal:
Tryb pojedynczy: 1310/1490/1550/1625nm (z filtrem), maks.40dB
Wielomodowy: 850/1300nm, 18/22dB
● Tryb pomiaru automatycznego: Po prostu wybierz długość fali, która ma być mierzona, a TR600 zajmie się resztą, włączając w to automatyczne ustawienie warunków pomiaru, wykonanie pomiarów, wyszukiwanie zdarzeń i automatyczne zapisywanie danych.
● Można realizować automatyczne nazewnictwo i automatyczne przechowywanie plików pomiarowych, co upraszcza procedurę operacyjną operatorów.
● Tryb pomiaru wielu długości fal z automatycznym przełączaniem długości fal: W ustawieniach parametrów można wybrać wiele długości fal jednocześnie i kliknąć pomiar, aby wykonać.W trybie pomiaru wielu długości fal można wyświetlić stan tłumienia tego samego światłowodu przy różnych długościach fal, aby lepiej przeanalizować mierzone światło.
● Tryb funkcji utrwalania śladu w celu porównania z przebiegiem odniesienia: użytkownicy mogą używać tej funkcji do utrwalania śladu i wyświetlania innego zmierzonego śladu w czasie rzeczywistym lub uśrednionego na tym samym ekranie.Powstały szablon jest przydatny do wielordzeniowych instalacji światłowodowych lub do sprawdzania starzejących się włókien w zainstalowanej sieci światłowodowej.
● Tryb funkcji „analizy wielu długości fali” porównania wielu przebiegów: w trybie „analizy wielu długości fal” można uzyskać dowolną funkcję analizy wyświetlania porównania plików śladu.
●Obszar ślepy krótkiego zdarzenia TR600 może być wykorzystany do instalacji kabla optycznego w procesie pomiaru dwóch sąsiednich zdarzeń w biurze lub u klienta.Obszar niewidomych zdarzeń może osiągnąć 1,5 metra.
● Idealne narzędzie do uwierzytelniania i rozwiązywania problemów sieci LAN/WAN/FTTx, które umożliwia testowanie online FTTx oraz identyfikację rozgałęźników i końcówek światłowodów.
● Wydajny interfejs człowiek-maszyna, ekran dotykowy, intuicyjna obsługa, łatwy w użyciu, łatwy do przenoszenia.
● Zoptymalizowana konstrukcja zasilacza: wbudowany akumulator litowy o dużej pojemności, czas czuwania ponad 8 godzin.
●Format pliku Bellcore (.SOR), ponad 10000 pamięci śledzenia.
● Certyfikat CE, FCC, IS09001.
● Wykrywanie światła komunikacyjnego: może skutecznie chronić przyrząd testowy i sprzęt komunikacyjny.
● Wykrywanie stanu połączenia: aby w odpowiednim czasie zrozumieć stan połączenia głowicy przyłączeniowej, aby operator mógł mierzyć w najlepszym środowisku.
● Elastyczne przełączanie trybu pomiaru: tryb pomiaru w czasie rzeczywistym i tryb pomiaru uśrednionego można przełączać za pomocą klawisza skrótu.
Oprogramowanie komputerowe G-link OTDR TracesManager:
● Może przeglądać i analizować plik śledzenia testu.
● Wyświetl ślad pomiaru, listę zdarzeń, parametry pomiaru, wyniki pomiarów i inne informacje o danych.
● Łatwa do wykonania modyfikacja wsadowa, funkcja drukowania wsadowego.
● Oprogramowanie oparte na komputerze PC z systemem Windows może analizować/edytować przebieg testu na komputerze PC, a także generować różne formy raportów z testów zgodnie z potrzebami użytkownika.
● Zapewnij elastyczny tryb drukowania: tryb drukowania pojedynczego śladu pojedynczej strony, tryb drukowania wsadowego, tryb drukowania wielu śladów pojedynczej strony, tryb drukowania wyświetlania wielu przebiegów.Zapewnia spersonalizowane opcje opcji drukowania i ustawień strony.
● Funkcja porównywania różnic przebiegów: w oknie przebiegów można jednocześnie otworzyć wiele przebiegów w tym samym oknie, a różnice między przebiegami można wyświetlić w tym samym oknie, co ułatwia porównywanie zmian parametrów spowodowanych powodów, takich jak starzenie się włókien.
● Cały wyświetlacz interfejsu jest bardzo intuicyjny, prosta obsługa, nie trzeba korzystać z instrukcji, aby rozpocząć.
