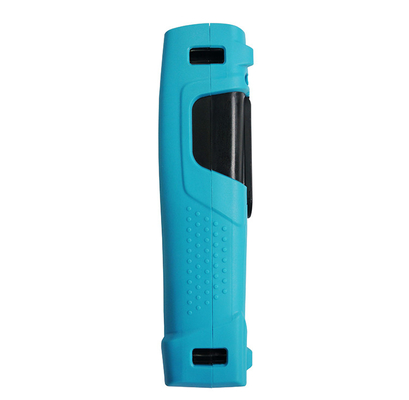

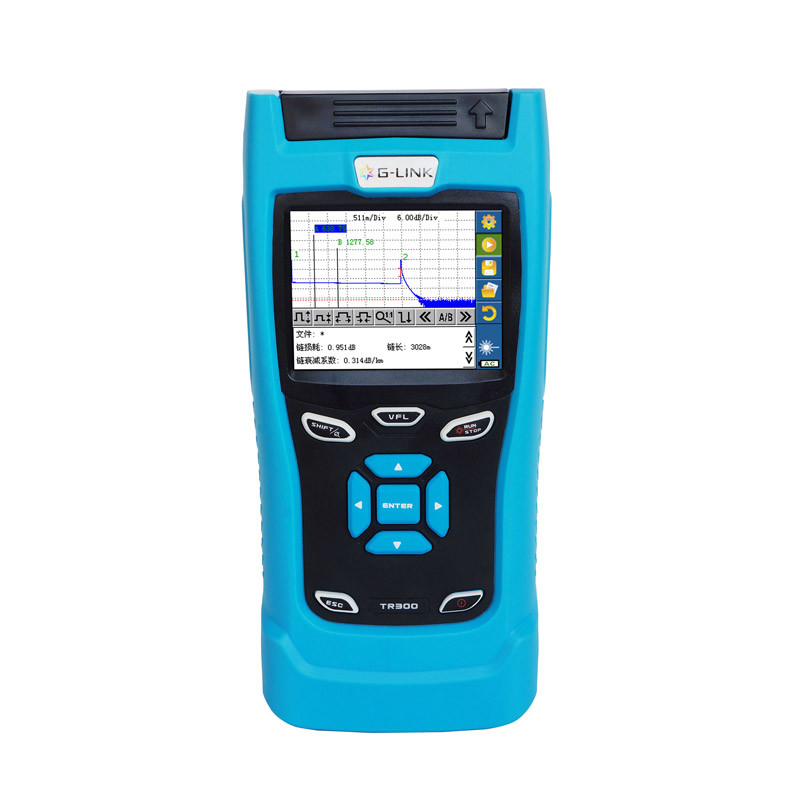

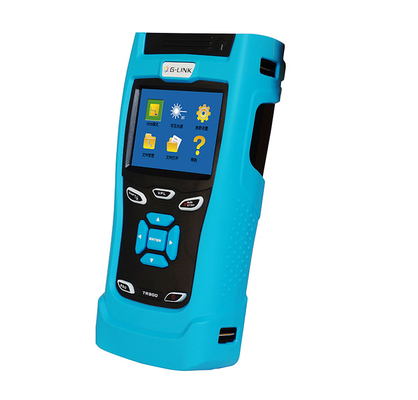

TR306/303 Wskaźnik reflektometru optycznego w zakresie czasu (OTDR)
Specyfikacja techniczna:
| Specyfikacje techniczne |
|
| Model |
TR306/TR303 |
| Dynamiczny ((± 20 nm) |
32/30 dB |
| Długość fali |
1310/1550 |
| Wyświetlacz |
30,5-calowy ekran dotykowy TFT, LCD |
| Typ źródła światła |
LD |
| Interfejs optyczny |
FC/UPC |
| Odległość (km) |
0.3/1/3/5/10/30/60/120 |
| Szerokość pulsu (n) |
5/10/20/40/80/160/320/640/1280/2560/5120/10240/20480/Auto |
| Czas pomiaru |
15s/30s/1min/2min/3min |
| Obszar ślepy o osłabiającym działaniu (2) |
15 m |
10m |
10m |
| Obszar niewidomy dla zdarzeń |
3 m |
10,8 m |
10,6 m |
| Dokładność w zakresie |
±(1m+5×10-5×odległość+interwał próbkowania) |
| Przechowywanie danych |
> 60000 krzywej badań |
| Interfejs komunikacji |
USB |
| Światło widzialne |
Długość fali |
- |
- |
650 |
| Moc wyjściowa |
- |
- |
≥ 3 |
| Odległość badawcza |
- |
- |
3 |
| Badanie światła komunikacyjnego |
Nie |
Tak, tak. |
Tak, tak. |
Wprowadzenie produktu:
1, Tryb pojedynczy: 1310/1550 nm.
2, Zakres dynamiczny: 30/28dB ((może testować około 80 km linii światłowodowej).
3, Automatyczny tryb pomiaru: można jednocześnie testować podwójną długość fali 1310/1550 nm.
4Automatyczna nazwa i automatyczne przechowywanie plików pomiarowych są realizowane, co ułatwia obsługę operatorów.
5. Tryb funkcji fiksowania śladu do porównania z formą fali odniesienia: użytkownicy mogą użyć tej funkcji do fiksowania śladu i wyświetlania innego śladu w czasie rzeczywistym lub średnim pomiarze na tym samym ekranie.Powstały szablon jest przydatny do instalacji światła wielojadrowego lub do sprawdzania starzenia się włókien w zainstalowanej sieci światłowodowej.
6. Tryb funkcji analizy wielofalowej do porównania wielośladów: w trybie "analizy wielośladów" można zrealizować funkcję wyświetlania porównania i analizy dowolnego pliku śladowego.
7, TR600 krótki obszar ślepy zdarzenia można wykorzystać do pomiaru procesu instalacji kabli optycznych biura lub klienta dwóch sąsiednich zdarzeń.
8, idealne narzędzie do uwierzytelniania i rozwiązywania problemów LAN / WAN / FTTx, może zapewnić testowanie online FTTx i może zidentyfikować rozdzielnik i końcówkę włókna optycznego.
9Optymalizowana konstrukcja zasilania: wbudowana bateria litowa o dużej pojemności, czas czuwania ponad 10 godzin.
10, Bellcore format pliku (.SOR), ponad 10000 śladów pamięci masowej.
11. Uzyskał certyfikat CE, FCC, IS09001
12, Wykrywanie światła komunikacyjnego: może skutecznie chronić instrument badawczy i sprzęt komunikacyjny.
13, wykrywanie stanu połączenia: terminowe zrozumienie stanu połączenia głowicy połączenia, tak aby operator mógł mierzyć w najlepszym środowisku.
14, elastyczny przełącznik trybu pomiaru: tryb pomiaru w czasie rzeczywistym i tryb pomiaru średniego można przełączać za pomocą skrótów.
