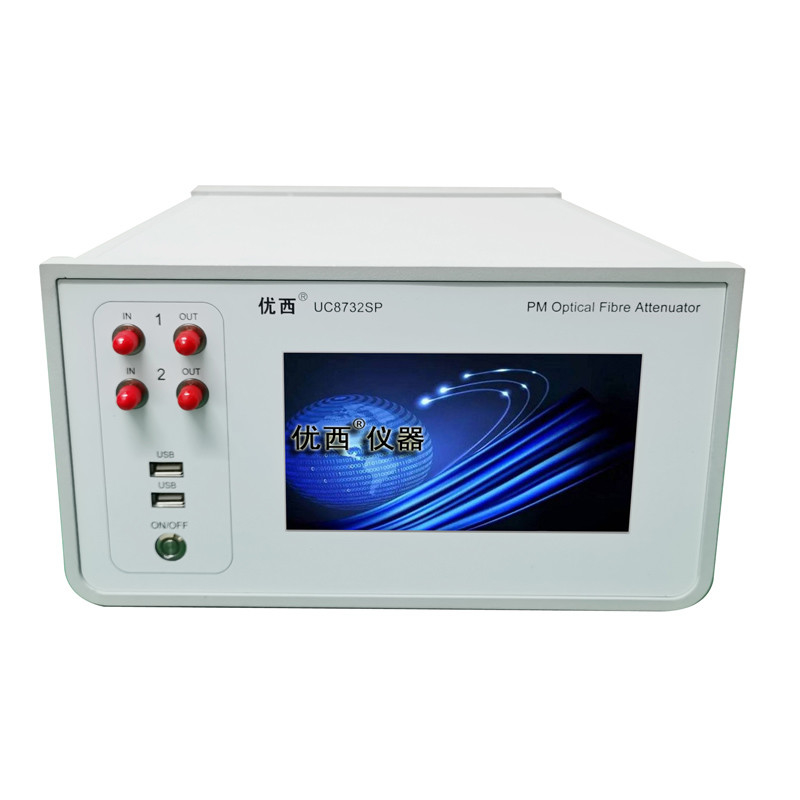

Dwukanałowy słabik optyczny zachowujący polaryzację Zakres słabików 0~45 dB
Specyfikacja
| Model # |
UC8732SP |
| Zakres atenuatora |
0 ~ 45 dB |
| Długość fali roboczej |
1550±5 nm |
| Utrata wstawienia |
≤1,8 dB |
| Rodzaj włókna |
8/125 um PMF |
| Rodzaj złącza |
Złącze FC/APC |
| Dokładność osłabiająca |
≤ ± 0,1 dB (0 ~ 25 dB)
≤ ± 0,02 dB (0 ~ 25 dB przy regulacji mocy)
|
| Powtarzalność |
≤ ±0,02 dB |
| Średni czas monitorowania PM |
1 ~ 1000 ms |
| Czas rozliczenia |
100 ms |
| Szybkość przejściowa osłabienia |
0.1 ~ 50 dB/s |
| Strata zwrotu |
> 50 dB |
| Maksymalna bezpieczna moc wejściowa |
+20 dBm |
| Rozmiar ekranu dotykowego |
7" |
| Interfejs komunikacji |
RS232, USB, RJ45 |
| Okres ponownej kalibracji |
2 lata |
| Temperatura działania |
0 ̊ +40°C |
| Temperatura przechowywania |
-30°C+80°C |
| Władza |
100 ~ 240 V |
| Wymiary |
280 mm W, 140 mm H, 320 mm D |
| Waga |
40,0 kg |
Wnioski
Badanie aktywnego modułu optycznego/urządzenia:
W wielokanałowym pomiarze błędu modułu nadajnika optycznego realizowane jest równoległe pomiar dane.
W pomiarach czułości modułu odbioru optycznego dostarczany jest równoległy szybki i dokładny wpis mocy optycznej.
Czas stabilizacji kontroli mocy optycznej 100 ms znacznie poprawia wydajność testu.
Badanie integracji sieci łączności optycznej:
W przypadku integracji sieci łączności optycznej sprawdzić wydajność transmisji sieci i funkcję zarządzania siecią.
Cechy
Optyczne tłumienie i moc wyjściowa mogą być ustawione szybko i precyzyjnie, a czas stabilizacji kontroli mocy optycznej wynosi mniej niż 100 ms.
Wielokanalizowane tłumienie jest ustawione jednocześnie, wiele portów jest mierzonych jednocześnie, co pozwala zaoszczędzić dużo czasu pomiaru;
Wbudowany precyzyjny licznik mocy optycznej zapewnia stabilność i dokładność monitorowania mocy;
Prosta obsługa, intuicyjny graficzny interfejs użytkownika, wielokanalizowane przeglądanie danych w tym samym czasie, status testu na pierwszy rzut oka;
Oparty na platformie systemu Windows, łatwy w obsłudze i obsłudze.
Rola atenuatora optycznego:
1- Dostosować rozmiar sygnału w obwodzie.
2, w obwodzie pomiarowym metody porównawczej, może być używany do bezpośredniego odczytu wartości tłumienia mierzonej sieci.
3, poprawić dopasowanie impedancji, jeśli niektóre obwody wymagają stosunkowo stabilnej impedancji obciążenia, można umieścić tłumiciel między obwodu i rzeczywistej impedancji obciążenia,może buforować zmianę impedancji.
