Tester błędów bitowych 100G / 400G BERT o wysokiej wydajności kosztowej
Przegląd

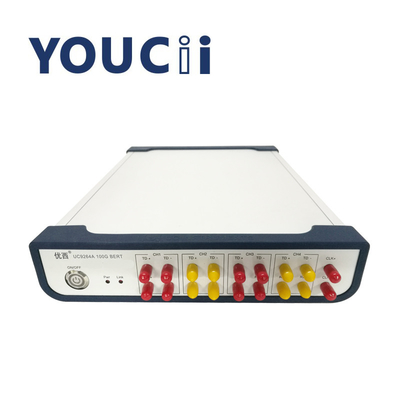

UC9264A to tester błędów bitowych produktu 100G.Może być stosowany przy opracowywaniu i testowaniu produkcyjnym urządzeń optycznych, szybkich kabli, modułów optycznych i systemów komunikacyjnych.Obsługuje wiele prędkości od 9,953 Gb/s do 14,5 Gb/s i 25-29 Gb/s.
Aplikacja
dotyczy wszystkich rodzajów modułów świetlnych (QSFP28 CFP2, CFP4, SFP28, SFP +, QSFP +, CFP) i podsystemu testowania błędów
nadaje się do wszystkich rodzajów aktywnych, pasywnych kabli, aktywnych testów światłowodowych
działa jako źródło sygnału dla platformy testowej 10G, 100G
Cechy
obsługuje prędkości od 9,953 Gb/s do 14,5 Gb/s i od 25 do 29 Gb/s
Integruje cztery programowalne generatory kodu i czterobitowe detektory błędów.
wewnętrzny zintegrowany moduł zegara;
Bitowy wykrywacz błędów zintegrowany moduł odzyskiwania zegara;
Specyfikacje
| Model |
MIN |
Model |
maks |
jednostka |
Notatka |
| Parametry ogólne |
| napięcie zasilania |
100 |
220 |
240 |
V |
Prąd przemienny (AC), 50-60 Hz |
| Pobór energii |
20 |
W |
|
| Temperatura pracy |
0 |
|
55 |
℃ |
|
| ROZMIAR |
235 x 55 x 320 |
mm |
|
| Detektor błędów bitowych (ED) |
| Zakres poziomu wejściowego |
100 |
— |
1200 |
mVppd |
Wejście różnicowe, sprzężenie AC |
| Zakres szybkości wejściowej |
9,953 |
— |
29 |
Gb/s |
|
| |
100 |
om |
różnica |
| Typ złącza |
SMA |
|
Różnica, panel przedni |
| Obsługiwane typy kodów |
PRBS 2n-1, n=7, 9, 10, 11, 15,23, 31, do 20 bitów/kan, definiowane przez użytkownika |
szybkość 9,953 ~ 14,5 Gb/s |
| PRBS 2n-1, n=9, 15, 31 |
szybkość 25 ~ 29 Gb/s |
| Programowalny generator kodu (PPG) |
| Zakres poziomu wyjściowego |
200 |
— |
1100 |
mVppd |
Mechanizm różnicowy, sprzęgło naprzemienne |
| Zakres szybkości wyjściowej |
9,953 |
— |
29 |
Gb/s |
9.953~14.5 / 25~29Gbps |
| Impedancja wyjściowa |
100 |
Om |
Różnica |
Wymagania dotyczące zasilania prądem zmiennym
Przyrząd jest zgodny z przepisami klasy przepięciowej II.Napięcie robocze wynosi 100 ~ 240 V AC, zakres częstotliwości 48-66 Hz, napięcie robocze 115 V Gdy maksymalny pobór prądu wynosi 230 mA;Napięcie robocze 230V, najwięcej
Maksymalny pobór prądu to 120mA.
Przewód zasilający
Zgodnie z międzynarodowymi normami bezpieczeństwa przyrząd jest wyposażony w 3-żyłowy przewód zasilający, który spełnia normy krajowe.Przewód zasilający należy podłączać wyłącznie do gniazdka elektrycznego z uziemieniem.
Wskaźnik mocy
Wskaźnik zasilania zapala się, gdy przyrząd jest włączony.
Opis interfejsu komunikacyjnego
Na tylnym panelu urządzenia znajdują się dwa porty komunikacyjne, a mianowicie interfejs USB i interfejs RS232.
Interfejs USB
Interfejs USB to standardowy 4-rdzeniowy interfejs typu B, który można podłączyć do przyrządu i komputera PC, a przyrząd można kontrolować za pomocą oprogramowania monitorującego.
