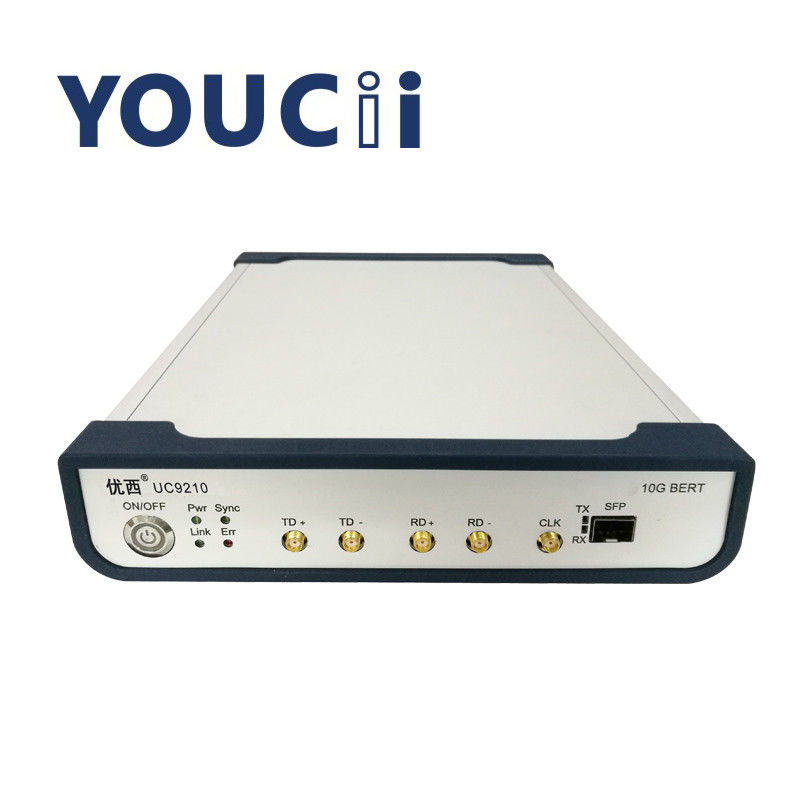

10G Full Rate BERT Jeden elektryczny i jeden podwójny kanał optyczny
UC9210A0,622 Gb/s 1,25 Gb/s 2,125 Gb/s Moduły optyczne BERT Tester Jeden kanał optyczny SFP
Charakter występu:
Jeden kanał optyczny SFP i jeden kanał elektryczny, dwa kanały synchroniczne wejście i wyjście, testowanie kodu błędu może być niezależne.
Wsparcie dla ciągłego wykrywania błędów i wykrywania błędów czasowych.
Obsługa pełnej szybkości od 622 M do 11,7 Gb/s；
Typ kodu pomocniczego: PRBS7 / PRBS 9 / PRBS 15 / PRBS 23 / PRBS 31
Jeden kanał wyjście zegara o niskim jitterze, kanał optyczny i kanał elektryczny dzielą jeden zegar, a synchronizacja zegara dwóch kanałów.
Tryb komunikacji USB HID lub USB-COM.
parametry techniczne
| Nie. |
Parametr |
Min |
Rodzaj |
Maks. |
Jednostka |
| 1 |
Szybkość przesyłania danych |
0,622 |
0.622,1,25,2.125,2.488,2.5,3.07,3.125,4,25,
5.0,6.144,6.25,7.5,8.5 ,9.953,10,00,10.3125,10.52,10.709,
11,09,11,32,11,7
|
11,7 |
Gb/s |
| 2 |
Wzory |
|
PRBS7,PRBS9,PRBS15,PRBS23,PRBxS31 |
|
|
| 3 |
Czasy narastania i opadania (20% do 80%) |
|
18 |
23 |
ps |
| 4 |
Odwrócenie wzoru |
|
Obsługuje inwersję sygnału w nadajniku i odbiorniku |
|
|
| 5 |
Amplituda wyjściowa sygnału (single-ended) |
200 |
800 |
1000 |
mV |
| 6 |
Jitter na wyjściu danych (RMS) |
|
1,5 (10,3125G poniżej) |
|
ps |
| 7 |
Interfejs wejścia i wyjścia danych |
|
Różnicowe, sprzężone AC, impedancja 50 omów, SMA |
|
|
| 8 |
Wyjście zegara |
100 |
156,25 |
156,25 |
MHz |
| 9 |
Czułość wejścia sygnału danych (single-ended) |
|
0,1 |
|
Vpp |
| 10 |
Wyjście danych Oko Crossover |
50 |
52 |
54 |
% |
| 11 |
Temperatura robocza |
10 |
25 |
50 |
°C |
Wymagania dotyczące zasilania prądem zmiennym
Przyrząd jest zgodny z przepisami klasy przepięciowej II.Napięcie robocze wynosi 100 ~ 240 V AC, zakres częstotliwości 48-66 Hz, napięcie robocze 115 V Gdy maksymalny pobór prądu wynosi 230 mA;Napięcie robocze 230V, najwięcej
Maksymalny pobór prądu to 120mA.
Przewód zasilający
Zgodnie z międzynarodowymi normami bezpieczeństwa przyrząd jest wyposażony w 3-żyłowy przewód zasilający, który spełnia normy krajowe.Przewód zasilający należy podłączać wyłącznie do gniazdka elektrycznego z uziemieniem.
Wskaźnik mocy
Wskaźnik zasilania zapala się, gdy przyrząd jest włączony.
Opis interfejsu komunikacyjnego
Na tylnym panelu urządzenia znajdują się dwa porty komunikacyjne, a mianowicie interfejs USB i interfejs RS232.
Interfejs USB
Interfejs USB to standardowy 4-rdzeniowy interfejs typu B, który można podłączyć do przyrządu i komputera PC, a przyrząd można kontrolować za pomocą oprogramowania monitorującego.
