Czterokanałowy tester błędów bitowych 10G BERT obsługuje wiele szybkości 10 Gb/s

10G Czterokanałowy tester błędów bitowych BERT Obsługa wielu szybkości 10 Gb/s

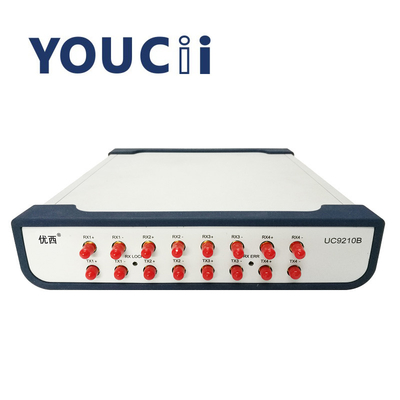

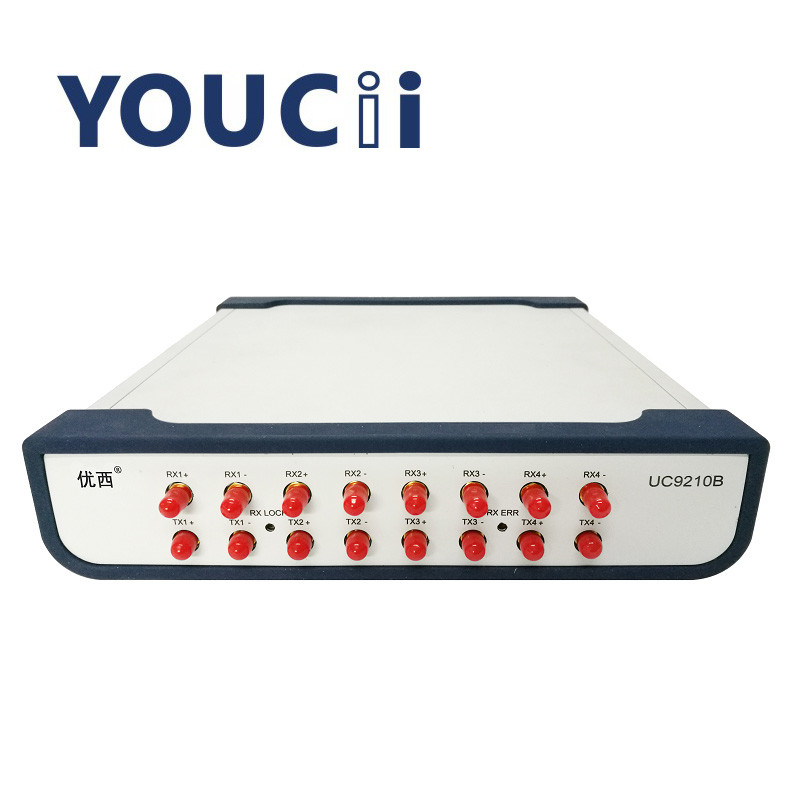

Szeregowy tester błędów bitów UC9210B to uniwersalny tester bitowej stopy błędów przeznaczony do szybkich komponentów komunikacji cyfrowej i testowania systemu.

Szeregowy tester błędów bitowych zapewnia funkcję wykrywania typu kodu i błędów bitowych z najwyższą szybkością 11,3 Gb/s przy wyjątkowo wysokiej wydajności kosztowej.Analizator zapewnia cztery różnicowe porty elektryczne (do 11,3 Gb/s) do testowania błędów bitowych.

UC9210B ma zwartą budowę i małą objętość.Obsługa interfejsów komunikacyjnych USB lub Ethernet sprawia, że ​​integracja z automatycznymi środowiskami testowymi jest płynniejsza.

Interfejs operacyjny testera błędów bitów szeregowych UC9210B jest odpowiedni dla systemu operacyjnego Windows-XP/WIN7/WIN8/WIN10, oparty na obsłudze komputera PC i graficznym interfejsie wyświetlacza, jest bardzo wygodny w środowisku pracy laboratorium lub linii produkcyjnej.Stosowane są następujące trzy zestawy nałożone na 12-kanałowy interfejs testowy:

Funkcje testera błędów bitów szeregowych UC9210B

· 9,953Gbps do 11,3Gbps generator kodu i wykrywacz błędów

· Czułość wejściowa mniejsza niż 50 mVpp

· Szybka synchronizacja w trybie bitowym

· Intuicyjny interfejs użytkownika i system operacyjny Windows

· Obsługa poleceń zdalnego sterowania

Standardowy wybór kodu:

PRBS7, PRBS9, PRBS15, PRBS23, PRBS31

Obsługa standardów i stawek

9,953 Gb/s, 10,3125 Gb/s, 10,519 Gb/s, 10,702 Gb/s, 11,096 Gb/s, 11,317 Gb/s

Interfejs komunikacji/zarządzania siecią

Wymagania dotyczące zasilania
UC9210B spełnia przepisy dotyczące przepięć poziomu II.Napięcie robocze wynosi 100 ~ 240 V AC, zakres częstotliwości wynosi 48 ~ 66 Hz, napięcie robocze wynosi 115 V, maksymalny pobór prądu wynosi 230 mA;Gdy napięcie robocze wynosi 230 V, maksymalny pobór prądu wynosi 120 mA.
Port USB
Interfejs USB to standardowy 4-rdzeniowy interfejs typu B, który można podłączyć do UC9210B i komputera, a instrumentem można sterować za pomocą oprogramowania monitorującego.
Kabel połączeniowy USB
Długość kabla USB nie może przekraczać 5 m.W przeciwnym razie można używać tylko peryferyjnego przedłużacza USB innej firmy.Ogólnie maksymalna długość przedłużenia może osiągnąć 50 m.

Waga

Mniej niż 2 kg
