Moduł odzyskiwania zegara CDR o pełnej szybkości 10 Gb/s Adaptacyjna szybkość

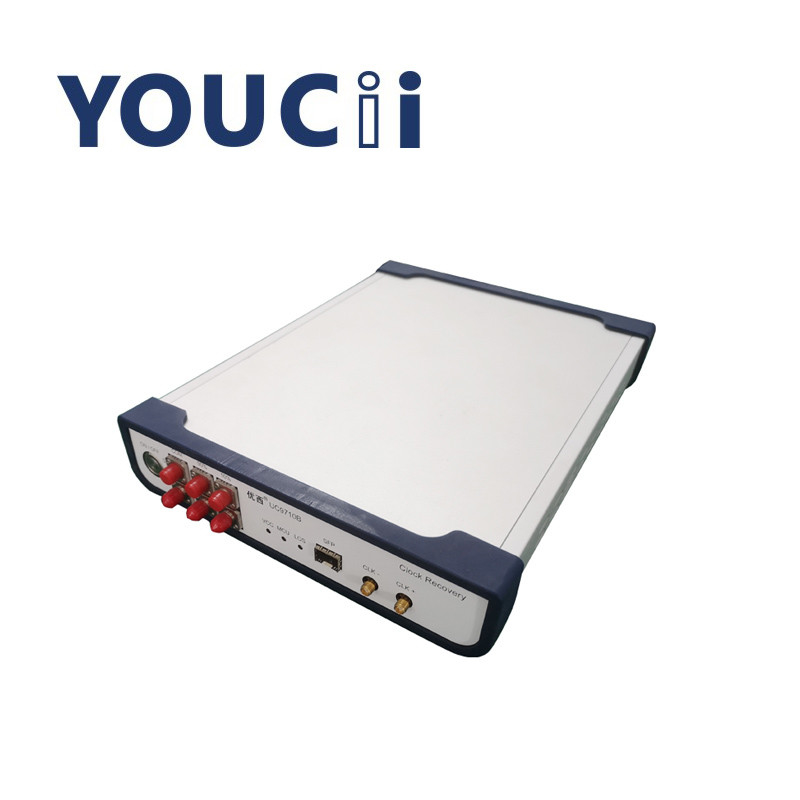

UC9710BModuł odzyskiwania zegara CDR o pełnej szybkości 10 Gb/s Szybkość adaptacyjna

UC9710 CDR (moduł odzyskiwania zegara) jest używany głównie do dostarczania sygnału przywracania zegara w środowisku testowym bez wyzwalania zegara, aby użyć oscyloskopu próbkującego do przetestowania schematu oka optycznego urządzenia.Typowym zastosowaniem jest testowanie sprzętu sieci optycznej lub produktu BOB w aplikacji PON.Ponieważ samo urządzenie fotometryczne nie ma wyjścia zegarowego z podziałem częstotliwości, konieczne jest odzyskanie sygnału zegarowego w celu wyzwolenia oscyloskopu próbkującego podczas testowania schematu oka optycznego.
UC9710 CDR posiada port optyczny SFP, który jest odpowiedni dla konwencjonalnych SFP, SFP+, OLT SFP i innych modułów optycznych.Potrzebuje tylko odbiornika modułu optycznego, aby przekonwertować sygnał optyczny na sygnał elektryczny, a następnie wyodrębnić i wyprowadzić zegar sygnału elektrycznego.Sygnał zegarowy jest używany głównie jako sygnał wyzwalający oscyloskopu.To urządzenie samo dostosowuje się do tempa i nie wymaga konfiguracji oprogramowania.

Specyfikacja

Gdy oscyloskop próbkujący testuje optyczny wzór oka i kształt fali, musi być wyzwalany przez to samo źródło, co mierzony sygnał.Moduł CDR (odzyskiwanie zegara) jest używany głównie w środowisku testowym, które wymaga oscyloskopu próbkującego do testowania optycznej mapy oka, ale nie zapewnia zegara wyzwalającego.Typowym zastosowaniem jest test sprzętu sieci optycznej lub produktów BOB w aplikacji PON, ponieważ mierzony sprzęt optyczny sam w sobie nie posiada wyjścia zegarowego z podziałem częstotliwości.Sygnał zegara musi zostać odzyskany, aby wyzwolić oscyloskop próbkujący podczas testowania optycznego wzoru oka.
Ten CDR jest wyposażony w port optyczny SFP, który można podłączyć do konwencjonalnych modułów SFP, SFP+, OLT SFP i innych modułów optycznych zamkniętych w SFP.Potrzebny jest tylko koniec odbiorczy modułu optycznego, który jest odpowiedzialny za konwersję sygnałów optycznych na sygnały elektryczne, a następnie instrument wyodrębnia i wyprowadza zegar sygnałów elektrycznych.Sygnały zegarowe są używane głównie do wyzwalania sygnałów oscyloskopu.
