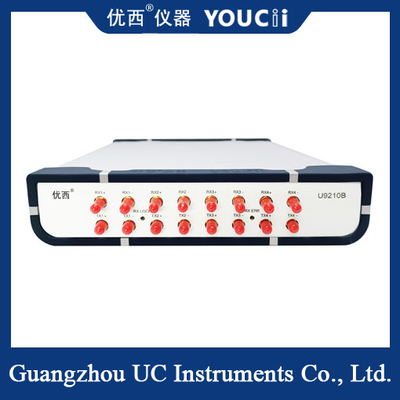

Czterokanałowy tester błędów 10G BERT obsługuje 9,953 Gb/s 10,3125/10,519/10,702/11,096/11,317 Gb/s

10G Czterokanałowy tester błędów bitów BERT Wsparcie 10Gbps wielokrotnych stawek

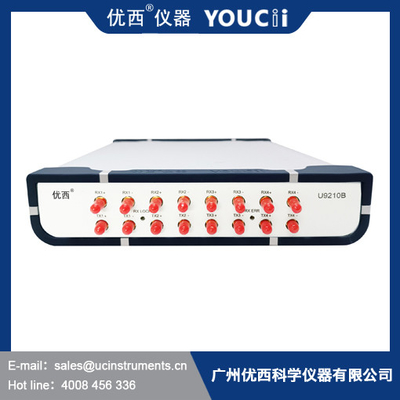

U9210B serial bit error tester jest uniwersalnym testerem bitowego wskaźnika błędu przeznaczonym do testowania wysokiej prędkości cyfrowych komponentów komunikacyjnych i systemów.

Serialny tester błądów bitów zapewnia funkcję wykrywania występowania typów kodów i błędów bitów z najwyższą prędkością 11,3 Gbps przy niezwykle wysokich kosztach.Analizator zapewnia cztery różnicowe porty elektryczne (do 110,3 Gbps) do testowania błędów bitowych.

U9210B ma kompaktową strukturę i niewielką objętość.

Interfejs operacyjny seryjnego testownika błędów bitowych U9210B jest odpowiedni dla systemu operacyjnego Windows-XP/WIN7/WIN8/WIN10, oparty na obsłudze użytkownika PC i interfejsie graficznym wyświetlania,jest bardzo wygodne dla laboratorium lub linii produkcyjnej środowiska pracyNastępujące trzy zestawy są stosowane nakładane na 12-kanałowy interfejs badawczy:

U9210B funkcje seryjnego testowania błędów bitowych

· Generator kodu i wykrywacz błędów od 9,953Gbps do 11,3Gbps

· Czułość wejściowa mniejsza niż 50 mVpp

· Synchronizacja w trybie szybkich bitów

· Intuicyjny interfejs użytkownika i system operacyjny Windows

· Wspieranie poleceń zdalnego sterowania

Standardowy wybór kodu:

W przypadku, gdy nie ma zastosowania, w przypadku gdy nie ma zastosowania, w przypadku gdy nie ma zastosowania, w przypadku gdy nie ma zastosowania, w przypadku gdy nie ma zastosowania, w przypadku gdy nie ma zastosowania, w przypadku gdy nie ma zastosowania, w przypadku gdy nie ma zastosowania.

Wsparcie dla norm i stawek

9.953 Gbps, 10.3125 Gbps, 10.519 Gbps, 10.702 Gbps, 11.096 Gbps, 11.317 Gbps

Interfejs komunikacji/zarządzania siecią

Wymagania dotyczące zasilania
U9210B spełnia wymagania przepisów o nad napięciu poziomu II. Napięcie robocze wynosi 100 ~ 240 V napięcia prądu przemiennego, zakres częstotliwości 48 ~ 66 Hz, napięcie robocze 115 V,maksymalny prąd zużycia wynosi 230 mA; gdy napięcie robocze wynosi 230 V, maksymalny prąd zużycia wynosi 120 mA.
Port USB
Interfejs USB to standardowy interfejs typu B o 4 rdzeniach, który może być podłączony do UC9210B i PC, a instrument można sterować za pomocą oprogramowania monitorującego.
Kabel podłączający USB
Długość kabla USB nie może przekroczyć 5 m. W przeciwnym razie można użyć tylko urządzenia peryferyjnego rozszerzającego urządzenie USB. Ogólnie rzecz biorąc, maksymalna długość rozszerzenia może osiągnąć 50 m.

Waga

Mniej niż 2 kg

Zasada działania miernika błędów

Komunikacja optyczna staje się podstawową siłą technologii komunikacyjnej ze względu na swoje zalety niskiej straty transmisji, dużej pojemności informacji i szybkiej prędkości transmisji,Moduły optyczne są coraz częściej stosowane..Wraz z przyspieszeniem prędkości transmisji wystąpi błąd bitowy w szybkim systemie łączności optycznej z powodu tłumienia, dyspersji i innych problemów,Dlatego bardzo ważne jest, aby dokładnie i skutecznie zmierzyć współczynnik błędu bitowego modułu optycznego.Jak działa licznik błędów?

Zasada testowania błędów

Obiektem testowania błędów jest zazwyczaj system transmisji słów wykładniczych, który można rozumieć jako kanał transmisji informacji cyfrowych.Podstawowy schemat bloku struktury testowania błędów tworzy się poprzez połączenie generatora kodu z końcem wejściowym testowanego obiektu i końcem wyjściowym testowanego obiektu z wykrywaczem błędów.
