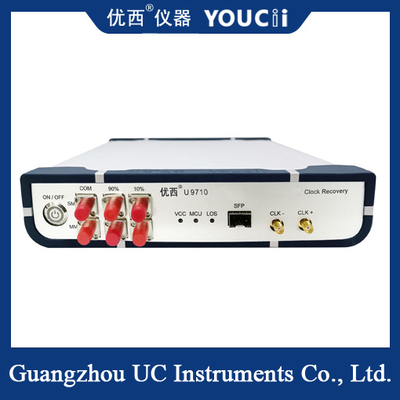

Moduł odzyskiwania zegara CDR 10 Gb/s z pełną szybkością 10 Gb/s 0,155 ~ 11,3 G

10Gbps pełna prędkość 10Gbps CDR Clock Recovery Module 0.155~11.3G

W przypadku próbkowania oscyloskop bada wzór i formę fali oka optycznego i musi być uruchamiany przez to samo źródło, co zmierzony sygnał.Moduł CDR (clock recovery) jest głównie stosowany w środowisku testowym, które wymaga oscyloskopu próbkowania do testowania mapy wzroku optycznego, ale nie zapewnia zegara wyzwalającego.Typowym zastosowaniem jest badanie urządzeń sieci optycznej, lub w przypadku produktów BOB w zastosowaniach PON, ponieważ sam pomiarowy sprzęt optyczny nie ma wyjścia zegara częstotliwości.W celu uruchomienia oscyloskopu pobierania próbek podczas badania wzoru wzroku optycznego należy odzyskać sygnał zegara.

Niniejszy CDR jest wyposażony w port optyczny SFP, który może być podłączony do konwencjonalnych modułów SFP, SFP+, OLT SFP i innych modułów optycznych włączonych do SFP.Wymagane jest tylko odbiór modułu optycznego, który jest odpowiedzialny za przekształcanie sygnałów optycznych w sygnały elektryczne, a następnie przyrząd wyciąga i emituje zegar sygnałów elektrycznych.Sygnały zegarowe są głównie używane do uruchamiania sygnałów oscyloskopu.

Główne parametry CDR:

1Zakres odzyskiwania zegara: 155Mb/s do 11Gb/s;

2zakres długości fali: 800-1600 nm;

3Zakres wejścia optycznego: +3 ~ -15 dBm;

4. Wyjściowy zegar elektryczny odzyskiwania (rozdział częstotliwości 4) zakres: 38,75MHz do 2,78GHz;

5Amplituda zegara wyjściowego: pary prądu przemiennego/ 800 mVpp w typowych warunkach;

6Wskaźnik widmowy (może być wybrany według użytkownika): 10% (CDR) -90% (wydajność)

Wskaźnik techniczny
