Obsługa testów 32 Gbodów PAM4 CDR PON/BOB 25 GB bodów ~ 32 GB bodów

Obsługa testów 32 Gbodów PAM4 CDR PON/BOB 25 GB bodów ~ 32 GB bodów
Obsługa testów 32 Gbodów PAM4 CDR PON/BOB 25 GB bodów ~ 32 GB bodów

Duży Obraz :  Obsługa testów 32 Gbodów PAM4 CDR PON/BOB 25 GB bodów ~ 32 GB bodów

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: YOUCii
Orzecznictwo: CU,IOS
Numer modelu: U9720A
Zapłata:
Minimalne zamówienie: 1 szt
Szczegóły pakowania: Karton
Czas dostawy: 21 dni roboczych
Zasady płatności: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Możliwość Supply: 10 sztuk
Kontakt

Obsługa testów 32 Gbodów PAM4 CDR PON/BOB 25 GB bodów ~ 32 GB bodów

Opis
Zakres szybkości transmisji danych: 25~35 Gb/s/Gbod Zakres długości fal (tryb pojedynczy): 1250 ~ 1650 nm
Zakres wejścia optycznego: -15 ~ 5dBm Amplituda wyjściowa różnicowego zegara CML: 200~800 mVpp
Wyjście zegara jitter losowo: 300 ~ 800 stóp Napięcie zasilania (napięcie wejściowe zewnętrznego zasilacza): 4 ~ 5,5 V
Podkreślić:

Oscyloskop optyczny PAM4

,

32GBaud Oscyloskop optyczny

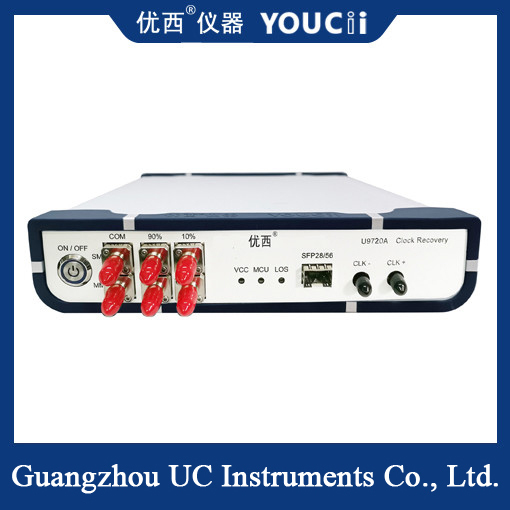

U9720A 32 Gb/s PAM4 CDR PON/BOB Obsługa testów 25 Gb/s ~ 32 Gb/s



U9720B CDR (moduł odzyskiwania zegara) jest używany głównie do dostarczania sygnału przywracania zegara w środowisku testowym bez wyzwalania zegara, aby użyć oscyloskopu próbkującego do przetestowania schematu oka optycznego urządzenia.Typowym zastosowaniem jest testowanie sprzętu sieci optycznej lub produktu BOB w aplikacji PON.Ponieważ samo urządzenie fotometryczne nie ma wyjścia zegarowego z podziałem częstotliwości, konieczne jest odzyskanie sygnału zegarowego w celu wyzwolenia oscyloskopu próbkującego podczas testowania schematu oka optycznego.

U9720B CDR posiada adapter interfejsu optycznego FC, który jest odpowiedni do optycznego dostępu do sygnału konwencjonalnych modułów SFP28/56, SR, LR i BIDI.Obsługuje sygnały NRZ i PAM4.Interfejs optyczny FC odbiera sygnały optyczne i przetwarza je na sygnały elektryczne.CDR następnie wyodrębnia i wyprowadza zegar sygnałów elektrycznych, a sygnały zegarowe są używane głównie do sygnałów wyzwalających oscyloskopy.





NIE.

Wskaźnik techniczny

Maksymalna wartość

Minimalna wartość

jednostka
1

Zakres szybkości transmisji danych

 32 25 Gb/s/Gb/s
2 Zakres długości fal (tryb pojedynczy) 1650 1250 nm
3

Zakres wejścia optycznego

 +5 -15 dBm
4

Zegar przywraca współczynnik podziału częstotliwości wyjściowej

 2 / 8 / 32 / 40
5

Wyjściowa amplituda zegara elektrycznego

 500 (wartość typowa) mVpp
6

Amplituda wyjściowa różnicowego zegara CML

 800 200 mVpp
7

Wyjście zegara jitter losowo

 800 300 fs
8

Częstotliwość zegara (na przykład 28,1 Gb/s)

 14.05 0,70 GHz
9

Wewnętrzne wykrywanie utraty sygnału (LOS)

 128 (przeciążenie) 5 (czułość) mV
10

Napięcie zasilania (napięcie wejściowe zewnętrznego zasilacza)

 5.5 4 V
11

Temperatura robocza

 70 10 ℃
12

Adaptacyjny typ modułu (obsługa sygnałów NRZ i PAM4)

 SFP28/56,SR,LR,BIDI



Obsługa testów 32 Gbodów PAM4 CDR PON/BOB 25 GB bodów ~ 32 GB bodów 0
